Wyłącznik różnicowo-prądowy z członem nadprądowym 1P+N 6kA C 20A/30mA Typ A, RCBO | ADA970D Hager

Opis i Kluczowe Cechy

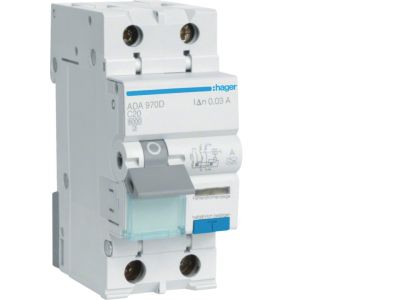

Wyłącznik różnicowo-prądowy z członem nadprądowym (RCBO) ADA970D to kompaktowe urządzenie łączące funkcję ochrony przeciwporażeniowej i zabezpieczenia przeciążeniowo-zwarciowego w jednej obudowie 1P+N. Prąd znamionowy 20 A w charakterystyce C zapewnia selektywne wyłączanie obwodów o podwyższonych prądach rozruchowych, a czułość różnicowa 30 mA typu A chroni przed porażeniem w instalacjach zasilających urządzenia elektroniczne. Zdolność zwarciowa 6 kA gwarantuje bezpieczne przerywanie zwarć w typowych instalacjach niskiego napięcia.

• Prąd znamionowy 20 A, charakterystyka C: Odpowiedni do obwodów z silnikami, transformatorami i oświetleniem, gdzie występują chwilowe prądy rozruchowe – ogranicza ryzyko zbędnych wyłączeń.
• Prąd różnicowy 30 mA, typ A: Wykrywa prądy stałe pulsujące, zapewniając ochronę przeciwporażeniową w nowoczesnych instalacjach z falownikami, zasilaczami impulsowymi i sprzętem IT.
• Zdolność zwarciowa 6 kA: Gwarantuje niezawodne wyłączenie prądów zwarciowych do 6 kA, chroniąc kable i odbiorniki przed uszkodzeniami termicznymi i dynamicznymi.
• Budowa 1P+N: Zajmuje tylko jeden moduł na szynie DIN, co oszczędza miejsce w rozdzielnicy – idealne rozwiązanie dla obwodów jednofazowych.
• Funkcja testu i sygnalizacja stanu: Umożliwia okresowe sprawdzenie działania mechanizmu różnicowego (przycisk TEST) oraz wizualną kontrolę położenia styku głównego.

Zgodność z Normami

Wyłącznik RCBO ADA970D został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada oznaczenie CE. Spełnia wymagania dla wyłączników różnicowo-prądowych z członem nadprądowym stosowanych w instalacjach niskiego napięcia, zapewniając bezpieczeństwo użytkowania i zgodność z aktualnymi przepisami.

Zastosowanie

RCBO ADA970D znajduje zastosowanie zarówno w nowych instalacjach, jak i modernizowanych rozdzielnicach, gdzie wymagane jest łączne zabezpieczenie przeciwporażeniowe i przeciążeniowo-zwarciowe w jednym urządzeniu. Sprawdza się w obwodach wymagających wyższej czułości różnicowej oraz charakterystyki C.

• Ochrona obwodów gniazd wtykowych w budynkach mieszkalnych i biurowych, szczególnie tam, gdzie podłączane są urządzenia elektroniczne.
• Zabezpieczenie obwodów oświetleniowych z zapłonnikami elektronicznymi oraz silników małej mocy (pompy, wentylatory, bramy).
• Obwody dedykowane dla sprzętu IT, systemów alarmowych, sterowników PLC – gdzie niezbędna jest ochrona przed prądami różnicowymi typ A.
• Modernizacja starych rozdzielnic – zastąpienie dwóch urządzeń (wyłącznik nadprądowy + wyłącznik różnicowoprądowy) jednym RCBO.

Wskazówki Montażowe

Montaż wyłącznika ADA970D powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach o stopniu ochrony min. IP2X. Przekrój przewodów dobierz do prądu znamionowego 20 A zgodnie z normami instalacyjnymi. Momenty dokręcania zacisków – stosuj się do danych podanych na etykiecie lub w dokumentacji producenta.

FAQ

• Jaka jest różnica między typem A a typem AC wyłącznika różnicowego? Typ A wykrywa prądy stałe pulsujące, które mogą występować w instalacjach z falownikami, zasilaczami impulsowymi czy sprzętem IT. Typ AC reaguje tylko na prądy sinusoidalne. Do nowoczesnych instalacji zaleca się stosowanie typu A.
• Jaki jest stopień ochrony obudowy wyłącznika? Standardowo aparatura modułowa montowana w rozdzielnicy ma stopień ochrony IP20 od strony czołowej. Zaleca się zabudowanie urządzenia w rozdzielnicy zamykanej drzwiczkami, aby uniknąć przypadkowego dostępu do części pod napięciem.
• Czy wyłącznik posiada wbudowane podświetlenie? Nie, w standardowym wyłączniku RCBO ADA970D nie przewidziano podświetlenia. Stan zadziałania sygnalizowany jest mechanicznie przez wskaźnik położenia styków na obudowie.
