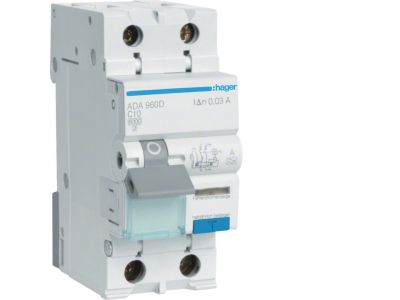

Wyłącznik różnicowo-prądowy z członem nadprądowym 1P+N 6kA C 10A/30mA Typ A, RCBO | ADA960D Hager

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy z członem nadprądowym (RCBO) ADA960D to kompaktowe urządzenie zabezpieczające łączące w jednym module funkcję ochrony przeciwporażeniowej (wyłącznik różnicowoprądowy) oraz ochrony przewodów i kabli przed skutkami zwarć i przeciążeń (wyłącznik nadprądowy). Przystosowany do pracy w sieci jednofazowej 1P+N, z prądem znamionowym 10 A i charakterystyką C, zapewnia selektywne wyłączanie w obwodach o wysokim prądzie rozruchowym. Znamionowy prąd różnicowy 30 mA (typ A) gwarantuje skuteczną ochronę przed porażeniem, w tym przy odkształconych prądach pulsujących. Układ montowany na szynę TH35, szerokość modułu zgodna z wymaganiami standardowej rozdzielnicy.

• Prąd znamionowy 10 A, charakterystyka C: Zabezpieczenie obwodów odbiorczych przed przeciążeniem i zwarciem – idealne do obciążeń o podwyższonym prądzie rozruchowym, jak silniki, transformatory czy zasilacze impulsowe.
• Znamionowy prąd różnicowy 30 mA, typ A: Ochrona przeciwporażeniowa przy bezpośrednim i pośrednim dotyku – wykrywa prądy pulsujące stałe oraz sinusoidalne, co zwiększa bezpieczeństwo w nowoczesnych instalacjach z elektroniką.
• Zdolność zwarciowa 6 kA: Bezpieczne wyłączanie prądów zwarciowych w sieciach o napięciu 230 V, zapewniając ochronę aparatury i przewodów przed termicznymi skutkami zwarcia.
• Konstrukcja 1P+N (jednofazowa): Ochrona jednego bieguna fazowego oraz przewodu neutralnego – kompaktowe rozwiązanie do pojedynczego obwodu gniazdowego lub oświetleniowego.
• Kompaktowa zabudowa na szynę DIN TH35: Łatwy montaż w rozdzielnicach modułowych, oszczędność miejsca w szafie elektrycznej.

Zgodność z Normami

Wyłącznik różnicowo-prądowy z członem nadprądowym ADA960D został zaprojektowany zgodnie z wymaganiami aktualnych norm europejskich i posiada certyfikat CE. Jego parametry gwarantują bezpieczeństwo użytkowania w instalacjach niskiego napięcia zgodnie z obowiązującymi przepisami (brak w danych konkretnych numerów norm – stosuje się ogólne wymogi dyrektyw dla wyrobów elektrycznych). Przed montażem zaleca się weryfikację zgodności z lokalnymi regulacjami.

Zastosowanie

RCBO ADA960D znajduje zastosowanie w rozdzielnicach domowych, biurowych i przemysłowych tam, gdzie wymagana jest ochrona przeciwporażeniowa i przeciążeniowa w jednym urządzeniu. Szczególnie polecany do:

• Ochrony obwodów gniazd wtyczkowych w pomieszczeniach mieszkalnych i użyteczności publicznej (sypialnie, salony, biura).
• Zabezpieczania obwodów odbiorników o dużym prądzie rozruchowym, takich jak małe silniki, agregaty chłodnicze, bramy automatyczne.
• Instalacji w obiektach wymagających szybkiego wyłączania przy prądzie różnicowym 30 mA (łazienki, kuchnie, pomieszczenia wilgotne).
• Zastosowań w automatyce budynkowej – ochrona obwodów sterowania, oświetlenia LED (przy obecności przetwornic) i urządzeń zasilanych impulsowo.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w rozdzielnicy. Wyłącznik montuje się na szynie DIN TH35 w standardowej rozdzielnicy modułowej. Przekrój przewodów powinien być dobrany do prądu znamionowego 10 A oraz obciążalności kabli (zalecany min. 1,5 mm² Cu dla typowych obwodów). Moment dokręcania śrub przyłączeniowych – zgodnie z dokumentacją producenta (brak w danych – stosować ogólne wytyczne dla aparatury modułowej). Po montażu sprawdzić poprawność działania przyciskiem testowym.

FAQ

• Jaka jest różnica między wyłącznikiem różnicowoprądowym a RCBO? RCBO (ADA960D) łączy w sobie wyłącznik nadprądowy i różnicowoprądowy w jednej obudowie. Oznacza to, że zabezpiecza jednocześnie przed przeciążeniem/zwarciem oraz przed porażeniem prądem upływowym. Wyłącznik różnicowoprądowy (RCD) wymaga dodatkowego wyłącznika nadprądowego w obwodzie.
• Co oznacza typ A wyłącznika różnicowo-prądowego? Typ A wykrywa zarówno prądy różnicowe sinusoidalne (jak typ AC), jak i pulsujące prądy stałe pochodzące np. z prostowników, przetwornic czy falowników. Dzięki temu zapewnia skuteczną ochronę w nowoczesnych instalacjach z elektroniką.
• Jak sprawdzić działanie wyłącznika przed montażem? Należy wcisnąć przycisk „TEST” znajdujący się na obudowie. Powinno to spowodować natychmiastowe wyłączenie urządzenia (pod warunkiem obecności napięcia). Po teście przywrócić zasilanie poprzez załączenie dźwigni. Regularne testowanie (np. co miesiąc) jest zalecane w celu weryfikacji sprawności układu różnicowoprądowego.
