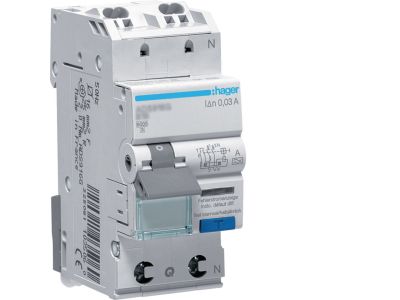

Wyłącznik różnicowo-prądowy z członem nadprądowym 1P+N 6kA C 10A/30mA Typ A QuickConnect, RCBO | ADS960D Hager

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy z członem nadprądowym (RCBO) ADS960D łączy w jednym module funkcje ochrony przed przeciążeniem i zwarciem oraz ochronę różnicową. Przystosowany do pracy w obwodach 1P+N, oferuje prąd znamionowy 10 A z charakterystyką C oraz czułość różnicową 30 mA typu A. Dzięki zdolności zwarciowej 6 kA zapewnia bezpieczne wyłączanie przy wysokich prądach zwarciowych. Funkcja QuickConnect ułatwia szybki montaż w rozdzielnicy.

• Prąd znamionowy 10 A (charakterystyka C): Optymalna ochrona obwodów odbiorczych o umiarkowanym prądzie rozruchu, np. obwodów gniazd wtykowych lub oświetlenia.
• Prąd różnicowy 30 mA typu A: Wykrywa zarówno prądy przemienne, jak i tętniące stałe – skuteczna ochrona przeciwporażeniowa w nowoczesnych instalacjach z elektroniką.
• Zdolność wyłączania zwarciowego 6 kA: Bezpieczne przerywanie prądów zwarciowych w instalacjach o niskiej impedancji pętli zwarcia.
• Konstrukcja 1P+N: Łączy ochronę nadprądową i różnicową w jednym module, oszczędzając miejsce w rozdzielnicy i upraszczając schemat.
• QuickConnect: Zaciski szybkiego montażu skracają czas instalacji – przewód wkłada się bez użycia narzędzi.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE – potwierdzenie zgodności z zasadniczymi wymaganiami bezpieczeństwa i kompatybilności elektromagnetycznej. Parametry techniczne są zgodne z deklaracją producenta.

Zastosowanie

RCBO ADS960D sprawdza się wszędzie tam, gdzie potrzebna jest kompaktowa ochrona nadprądowo-różnicowa w jednym aparacie. Polecany szczególnie do nowych instalacji oraz modernizacji rozdzielnic.

• Ochrona obwodów gniazd wtykowych w budynkach mieszkalnych i biurowych.
• Zabezpieczenie obwodów oświetleniowych z statecznikami elektronicznymi.
• Ochrona obwodów zasilających urządzenia AGD (pralki, zmywarki) oraz małe odbiorniki jednofazowe.
• Instalacje w automatyce budynkowej (sterowanie, oświetlenie awaryjne).

Wskazówki Montażowe

Montaż i podłączenie wyłącznika może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie należy odłączyć napięcie w rozdzielnicy. Urządzenie montuje się na szynie TH35 (DIN) w suchych pomieszczeniach. Moment dokręcania zacisków oraz przekrój przyłączanych przewodów należy dobrać zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy wyłącznik ADS960D posiada podświetlenie? Nie, model ten nie jest wyposażony w podświetlenie ani sygnalizację LED. Stan załączenia/wyłączenia określa się wizualnie po położeniu dźwigni.
• Jaki stopień ochrony zapewnia ten RCBO? Standardowy stopień ochrony IP20 – przeznaczony do montażu w rozdzielnicach suchych pomieszczeń, gdzie nie występuje bezpośrednie pylenie ani wilgoć.
• Czy wyłącznik ma styki pomocnicze? Nie, ADS960D to podstawowy RCBO bez styków pomocniczych ani sygnalizacyjnych. Do sygnalizacji zadziałania lub sterowania zdalnego konieczny jest osobny moduł styków pomocniczych.
