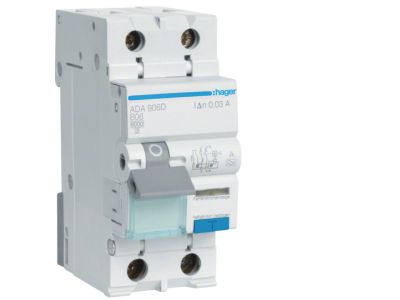

Wyłącznik różnicowo-prądowy z członem nadprądowym 1P+N 6kA B 6A/30mA Typ A, RCBO | ADA906D Hager

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy z członem nadprądowym RCBO ADA906D (1P+N) to kompaktowe urządzenie łączące funkcję ochrony przeciwporażeniowej oraz zabezpieczenia przed zwarciem i przeciążeniem w jednym module. Dzięki prądowi znamionowemu 6 A i charakterystyce B zapewnia bezpieczną pracę w obwodach o lekkich obciążeniach bez ryzyka zbędnych wyłączeń. Prąd różnicowy 30 mA gwarantuje szybkie odcięcie napięcia w przypadku upływu prądu, chroniąc ludzi i mienie. Zdolność zwarciowa 6 kA oraz typ A (reagujący na prądy sinusoidalne i tętnicze) czynią go uniwersalnym rozwiązaniem do nowoczesnych instalacji.

• Prąd znamionowy 6 A / charakterystyka B: Optymalne zabezpieczenie obwodów o niewielkim prądzie rozruchowym, eliminuje ryzyko niepotrzebnych wyłączeń w przypadku żarówek czy gniazd domowych.
• Prąd różnicowy 30 mA (typ A): Szybkie wyłączenie przy upływie prądu stałego lub tętniczego – kluczowe w obwodach z urządzeniami elektronicznymi (np. pralki, komputery).
• Zdolność zwarciowa 6 kA: Wytrzymuje wysokie prądy zwarciowe typowe dla sieci domowych, zapewniając ciągłość ochrony bez uszkodzenia urządzenia.
• Konstrukcja 1P+N: Zajmuje tylko jedno pole na szynie TH35, oszczędzając miejsce w rozdzielnicy i upraszczając okablowanie.
• Połączenie ochrony różnicowej i nadprądowej: Eliminuje potrzebę stosowania dwóch osobnych aparatów – redukuje koszty, czas montażu i ryzyko błędów instalacyjnych.

Zgodność z Normami

Produkt zaprojektowany i wyprodukowany zgodnie z wymaganiami europejskich norm bezpieczeństwa, posiada oznakowanie CE. Przeznaczony do instalacji zgodnych z aktualnymi przepisami (m.in. DIN VDE 0100). W przypadku braku konkretnych numerów norm w dokumentacji, zaleca się stosowanie urządzenia w systemach spełniających standardy IEC/EN dla wyłączników różnicowo-prądowych z członem nadprądowym.

Zastosowanie

Wyłącznik RCBO ADA906D znajduje zastosowanie wszędzie tam, gdzie wymagana jest jednoczesna ochrona przed skutkami zwarć, przeciążeń oraz porażeniem prądem elektrycznym w obwodach jednofazowych.

• Ochrona obwodów gniazd wtyczkowych w budynkach mieszkalnych (kuchnie, łazienki, pokoje).
• Zabezpieczenie linii oświetleniowych w instalacjach domowych i biurowych.
• Separacja i ochrona obwodów zasilających urządzenia elektroniczne (np. pralki, lodówki, komputery) wymagające wyłącznika typu A.
• Stosowanie w rozdzielnicach mieszkaniowych jako kompaktowa alternatywa dla zestawu wyłącznik różnicowy + nadprądowy.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest wyłączony spod napięcia. Przekrój przewodów dobierz zgodnie z prądem znamionowym obwodu (min. 1,5 mm² dla 6 A). Moment dokręcania zacisków – zgodnie z dokumentacją producenta. Po montażu wykonaj test przyciskiem T (test różnicowy) przed pierwszym uruchomieniem.

FAQ

• Co oznacza typ A w wyłączniku różnicowo-prądowym? Typ A reaguje zarówno na prądy różnicowe sinusoidalne, jak i tętnicze (półokresy wyprostowane). Jest niezbędny w obwodach z urządzeniami elektronicznymi (np. falowniki, UPS), które mogą generować składową stałą.
• Jaki jest stopień ochrony obudowy tego RCBO? Standardowo dla aparatury modułowej montowanej w rozdzielnicy przyjmuje się stopień ochrony IP20 (ochrona przed dotykiem palcem). Dokładne dane dla konkretnego modelu należy sprawdzić w karcie katalogowej producenta.
• Czy ten wyłącznik można stosować jako samodzielną ochronę przed porażeniem? Tak, RCBO łączy funkcje wyłącznika różnicowego (RCD) i nadprądowego (MCB). Zapewnia ochronę przeciwporażeniową przy zwarciu doziemnym oraz zabezpiecza przewody przed przeciążeniem i zwarciem międzyfazowym. Pamiętaj jednak o zasadzie selektywności w instalacjach wielopoziomowych.
