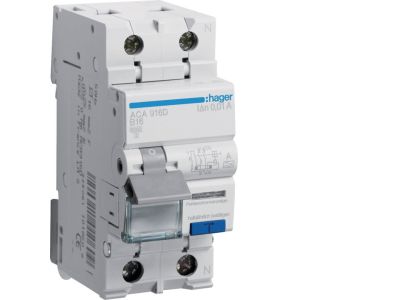

Wyłącznik różnicowo-prądowy z członem nadprądowym 1P+N 6kA B 16A/10mA Typ A, RCBO | ACA916D Hager

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy z członem nadprądowym (RCBO) ACA916D łączy w jednym module funkcje ochrony przeciwporażeniowej i zabezpieczenia obwodów przed skutkami przeciążeń oraz zwarć. Prąd znamionowy 16 A zapewnia bezpieczną pracę w standardowych obwodach odbiorczych, a charakterystyka B gwarantuje selektywne wyzwalanie w przypadku zwarć w instalacjach o charakterze rezystancyjnym, np. gniazd wtyczkowych. Znamionowy prąd różnicowy 10 mA umożliwia ochronę szczególnie wrażliwych odbiorników, wymagających bardzo niskiego progu wykrywania upływu.

• Prąd znamionowy 16 A: Zabezpiecza przewody i odbiorniki przed przeciążeniem, umożliwiając podłączenie obwodów o typowym obciążeniu w budynkach mieszkalnych i biurowych.
• Charakterystyka wyzwalania B: Szybkie wyzwalanie przy zwarciu (3–5 In) – przeznaczona do ochrony obwodów gniazd wtyczkowych i oświetleniowych bez silników o dużym prądzie rozruchu.
• Różnicowy prąd zadziałania 10 mA: Zapewnia wrażliwą ochronę przeciwporażeniową w obwodach, gdzie wymagany jest minimalny prąd upływu, np. w pomieszczeniach wilgotnych lub przy zasilaniu urządzeń medycznych.
• Typ A: Wykrywa zarówno prądy różnicowe sinusoidalne, jak i tętniące (jednopołówkowe) – niezbędny w obwodach z energoelektroniką, gdzie występują prostowniki lub regulatory fazowe.
• Zdolność wyłączania zwarciowego 6 kA: Bezpieczne przerwanie prądów zwarciowych o wartości do 6 kA, zgodne z wymaganiami dla instalacji niskiego napięcia w rozdzielnicach głównych i podrozdzielnicach.

Zgodność z Normami

Wyłącznik ACA916D spełnia wymagania europejskich norm dla hybrydowych wyłączników różnicowo-nadprądowych. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami. Urządzenie przeznaczone jest do stosowania w instalacjach wykonanych zgodnie z normą PN‑IEC 60364 (N SEP) oraz standardem DIN VDE 0100.

Zastosowanie

Dzięki prądowi różnicowemu 10 mA i typowi A wyłącznik ACA916D znajduje zastosowanie w obwodach wymagających najwyższego poziomu ochrony przeciwporażeniowej oraz zabezpieczenia przewodów przed przeciążeniem i zwarciem.

• Ochrona obwodów gniazd wtyczkowych w pomieszczeniach wilgotnych (łazienki, pralnie, kuchnie).
• Zasilanie urządzeń energoelektronicznych z prostownikami i regulatorami fazowymi (pompy, pralki, sterowniki LED).
• Wydzielone obwody dla instalacji w budynkach użyteczności publicznej, gdzie wymagany jest prąd różnicowy 10 mA.
• Rozdzielnice główne i podrozdzielnice w budownictwie mieszkaniowym i biurowym.

Wskazówki Montażowe

Montaż wyłącznika ACA916D może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie mocuje się na szynie montażowej TH35 (DIN) w rozdzielnicy. Przed przystąpieniem do prac bezwzględnie odłącz napięcie. Przekrój przewodów należy dobrać do prądu znamionowego 16 A (min. 1,5 mm² Cu). Moment dokręcania śrub zaciskowych – zgodnie z dokumentacją producenta. Po zamontowaniu sprawdzić poprawność działania za pomocą przycisku testowego.

FAQ

• Jaka jest różnica między typem A a typem AC? Wyłącznik typu AC wykrywa tylko prądy różnicowe sinusoidalne, natomiast typ A dodatkowo wykrywa prądy tętniące (jednopołówkowe). Typ A jest zalecany w obwodach z urządzeniami zawierającymi prostowniki lub regulatory fazowe.
• Czy prąd różnicowy 10 mA jest odpowiedni do ochrony wszystkich obwodów? 10 mA zapewnia bardzo wrażliwą ochronę, ale może powodować niepotrzebne wyzwalanie w obwodach o relatywnie małych, ale niegroźnych upływach. Najczęściej stosuje się 30 mA – 10 mA rekomenduje się do obwodów szczególnie chronionych, np. w łazienkach przy zasilaniu urządzeń stacjonarnych.
• Jak sprawdzić poprawność działania wyłącznika? Po zamontowaniu naciśnij przycisk testowy (T) – wyłącznik powinien się wyłączyć. Następnie załącz go ponownie. Regularne testowanie (co miesiąc) pozwala upewnić się, że mechanizm różnicowy działa prawidłowo.
