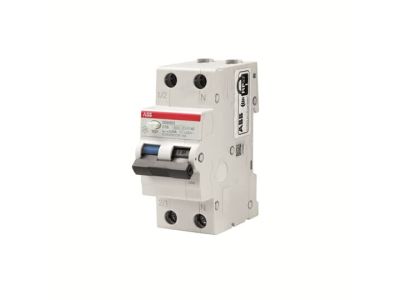

Wyłącznik róznicowo-prądowy z blokiem nadmiarowym DSH201 AC-C20/0,03, 2P C20 30mA AC | 2CSR255070R1204 ABB

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy z blokiem nadmiarowym ABB serii DSH201 to zaawansowane urządzenie typu RCBO, które łączy w sobie funkcjonalność ochrony przeciwporażeniowej oraz zabezpieczenia nadmiarowoprądowego. Model DSH201 AC-C20/0,03 został zaprojektowany w konfiguracji 1P+N, co pozwala na skuteczną ochronę obwodów jednofazowych przy zachowaniu kompaktowej szerokości dwóch modułów (36 mm). Urządzenie charakteryzuje się prądem znamionowym wynoszącym 20 A oraz charakterystyką wyzwalania typu C, co czyni go idealnym rozwiązaniem dla obwodów o zwiększonych prądach rozruchowych.

• Znamionowy prąd różnicowy: Wartość 30 mA (0,03 A) zapewnia wysoką czułość i skuteczną ochronę użytkowników końcowych przed porażeniem prądem elektrycznym przy dotyku bezpośrednim.
• Typ wyzwalania AC: Urządzenie jest dedykowane do wykrywania sinusoidalnych przemiennych prądów ziemnozwarciowych, co jest standardem w większości instalacji budownictwa mieszkaniowego i komercyjnego.
• Zdolność zwarciowa: Solidna konstrukcja ABB gwarantuje bezpieczne przerwanie obwodu w przypadku wystąpienia prądów zwarciowych, chroniąc instalację przed termicznymi skutkami awarii.
• Wskaźnik położenia styków: Wyraźna sygnalizacja stanu pracy podnosi bezpieczeństwo eksploatacji i ułatwia diagnostykę serwisową.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w profesjonalnych instalacjach elektrycznych. Wyłącznik spełnia wymagania normy IEC/EN 61009-1 oraz IEC/EN 61009-2-1, które definiują parametry pracy dla wyłączników różnicowoprądowych z wbudowanym zabezpieczeniem nadmiarowoprądowym do użytku domowego i podobnego. Posiada certyfikację dopuszczającą do obrotu na rynku europejskim (CE), co gwarantuje najwyższą jakość wykonania komponentów mechanicznych i elektrycznych.

Zastosowanie

Wyłącznik ABB DSH201 AC-C20/0,03 znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych, gdzie wymagana jest oszczędność miejsca w rozdzielnicy przy jednoczesnym zachowaniu pełnej ochrony obwodu. Jest szczególnie polecany do:

• Ochrony obwodów gniazd wtykowych ogólnego przeznaczenia w budownictwie mieszkaniowym.
• Zabezpieczania odbiorników o charakterystyce indukcyjnej, takich jak małe silniki czy systemy oświetleniowe, dzięki zastosowaniu charakterystyki C.
• Modernizacji istniejących rozdzielnic, gdzie ograniczona przestrzeń na szynie DIN wymusza stosowanie aparatury zespolonej (RCBO).
• Zastosowań w biurach i obiektach użyteczności publicznej, zapewniając ciągłość zasilania i bezpieczeństwo personelu.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem zasad bezpieczeństwa. Wyłącznik jest przystosowany do montażu na standardowej szynie DIN 35 mm. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy stosować się do zaleceń producenta, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Przekrój przewodów: Zaciski windowe pozwalają na podłączenie przewodów o odpowiednim przekroju znamionowym, co gwarantuje stabilne przesyłanie energii bez strat mocy.
• Testowanie: Po zamontowaniu i podaniu napięcia należy obowiązkowo sprawdzić poprawność działania mechanizmu różnicowoprądowego poprzez naciśnięcie przycisku „Test” (T).
• Pozycja montażowa: Urządzenie może być montowane w dowolnej pozycji, co ułatwia prowadzenie oprzewodowania wewnątrz rozdzielnicy.

FAQ

1. Czy ten wyłącznik chroni przed prądami stałymi pulsującymi?
Nie, model typu AC jest przeznaczony wyłącznie do wykrywania sinusoidalnych prądów przemiennych. Do ochrony obwodów z elektroniką generującą prądy pulsujące zaleca się typ A.

2. Jaka jest szerokość tego urządzenia w rozdzielnicy?
Wyłącznik zajmuje dwa standardowe moduły, czyli 36 mm szerokości na szynie DIN.

3. Czy charakterystyka C20 nadaje się do zwykłych gniazdek?
Charakterystyka C jest stosowana w obwodach, gdzie mogą wystąpić większe prądy rozruchowe. Prąd znamionowy 20A wymaga zastosowania przewodów o odpowiednio dobranym przekroju (zazwyczaj minimum 2,5 mm² lub więcej, zależnie od warunków ułożenia), aby zapewnić ochronę przed przeciążeniem.
