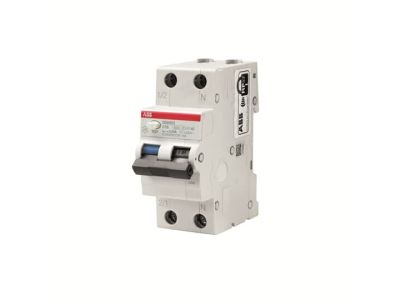

Wyłącznik róznicowo-prądowy z blokiem nadmiarowym DSH201 AC-C10/0,03, 2P C10 30mA AC | 2CSR255070R1104 ABB

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy z wbudowanym członem nadmiarowoprądowym (RCBO) serii DSH201 to zaawansowane rozwiązanie elektrotechniczne od renomowanego producenta ABB, zaprojektowane z myślą o kompleksowej ochronie instalacji jednofazowych. Urządzenie łączy w sobie dwie kluczowe funkcje bezpieczeństwa: ochronę przed przeciążeniami i zwarciami (funkcja wyłącznika nadmiarowoprądowego) oraz ochronę przed prądami upływu (funkcja wyłącznika różnicowoprądowego). Model DSH201 AC-C10/0,03 charakteryzuje się prądem znamionowym wynoszącym 10 A, co pozwala na bezpieczne zasilanie obwodów o umiarkowanym obciążeniu. Czułość różnicowoprądowa na poziomie 30 mA (0,03 A) stanowi standard w ochronie przeciwporażeniowej osób, zapewniając szybkie odłączenie zasilania w przypadku wykrycia upływu prądu do ziemi. Aparat posiada charakterystykę wyzwalania typu C, co oznacza, że jest on przystosowany do pracy w obwodach, w których mogą występować wyższe prądy rozruchowe, typowe dla nowoczesnych urządzeń elektronicznych czy silników małej mocy. Konstrukcja 1P+N o szerokości dwóch modułów (36 mm) pozwala na optymalne zagospodarowanie miejsca w rozdzielnicy elektrycznej.

• Typ AC: Urządzenie reaguje na sinusoidalne przemienne prądy różnicowe, co jest standardem w większości instalacji domowych.
• Prąd znamionowy 10 A: Idealny do zabezpieczania dedykowanych obwodów odbiorczych.
• Zdolność zwarciowa: Wysoka jakość wykonania gwarantuje niezawodne przerwanie obwodu w warunkach awaryjnych.
• Wskaźnik zadziałania: Czytelna sygnalizacja stanu pracy ułatwia diagnostykę usterki.

Zgodność z Normami

Wyłącznik ABB DSH201 został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami międzynarodowymi, w tym IEC/EN 61009-1. Zgodność z tymi standardami gwarantuje, że aparat przeszedł szereg testów dotyczących wytrzymałości dielektrycznej, odporności na zwarcia oraz precyzji wyzwalania różnicowoprądowego. Produkt posiada certyfikację CE, co potwierdza jego dopuszczenie do obrotu na rynku europejskim jako komponentu spełniającego najwyższe wymogi bezpieczeństwa i jakości.

Zastosowanie

Dzięki swojej uniwersalnej charakterystyce C10, wyłącznik DSH201 znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym oraz komercyjnym. Jest on dedykowany do ochrony końcowych obwodów jednofazowych, takich jak:

• Obwody gniazd wtykowych ogólnego przeznaczenia.
• Instalacje oświetleniowe wewnątrz budynków.
• Zasilanie urządzeń AGD i RTV, które wymagają stabilnego zabezpieczenia przed skutkami zwarć.
• Małe serwerownie i systemy automatyki budynkowej, gdzie wymagana jest selektywność i niezawodność działania.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Wyłącznik jest przystosowany do montażu na standardowej szynie DIN (TH35). Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Zaciski śrubowe powinny być dokręcone z odpowiednią siłą, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Przekrój przewodów: Należy stosować przewody o przekroju dostosowanym do prądu znamionowego 10 A, co zapobiega spadkom napięcia i nadmiernemu nagrzewaniu izolacji.
• Podłączenie N: Prawidłowe podłączenie bieguna neutralnego (N) jest kluczowe dla poprawnego działania członu różnicowoprądowego.
• Testowanie: Po zamontowaniu należy regularnie sprawdzać sprawność urządzenia za pomocą przycisku TEST umieszczonego na obudowie.

FAQ

1. Czy wyłącznik typu AC wykrywa prądy stałe? Nie, typ AC jest przeznaczony wyłącznie do wykrywania sinusoidalnych prądów przemiennych. W przypadku instalacji z falownikami lub ładowarkami EV zaleca się stosowanie typów A lub B. 2. Co oznacza charakterystyka C? Charakterystyka C oznacza, że wyłącznik nadmiarowoprądowy zadziała z opóźnieniem przy prądach rozruchowych wynoszących od 5 do 10-krotności prądu znamionowego, co zapobiega zbędnym wyłączeniom przy starcie urządzeń. 3. Czy urządzenie zajmuje jeden czy dwa moduły? Model DSH201 ma szerokość 36 mm, co odpowiada dwóm standardowym modułom w rozdzielnicy.
