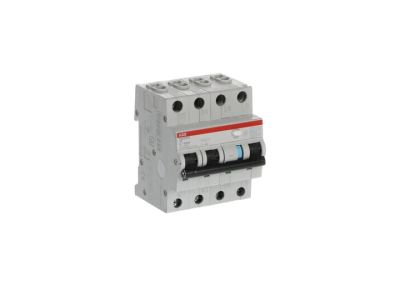

Wyłącznik różnicowo-prądowy z blokiem nadmiarowym DS203NC C6 AC30, 3P C6 30mA AC, pro M compact | 2CSR256040R1064 ABB

Alternatywny kod produktu: 2CSR256040R1064

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy z blokiem nadmiarowym DS203NC C6 AC30 (symbol 2CSR256040R1064) to kompaktowe urządzenie 4-modułowe z serii pro M compact, łączące ochronę przeciwporażeniową (30mA AC) z zabezpieczeniem nadprądowym (C6). Przeznaczony do instalacji trójfazowych z neutralnym, chroni przed zwarciami, przeciążeniami, prądami zwarciowymi doziemnymi oraz pośrednimi stykami pod napięciem. Zapewnia dodatkową ochronę przed dotykiem bezpośrednim w wersji 30mA.

• Zabezpieczenie nadprądowe C6: Chroni obwód przed przeciążeniami i zwarciami, zapewniając ochronę przewodów i odbiorników zgodnie z charakterystyką C.
• Ochrona przeciwporażeniowa 30mA AC: Szybkie wyłączenie w przypadku zwarcia doziemnego, minimalizujące ryzyko porażenia prądem.
• 4 moduły kompaktowe: Zajmuje minimalną przestrzeń w rozdzielnicy, umożliwiając efektywne zagospodarowanie miejsca.
• Dodatkowa ochrona przed kontaktami pośrednimi: Zmniejsza ryzyko porażenia w przypadku uszkodzenia izolacji lub zwarcia.
• Przeznaczony do instalacji 3P+N: Kompatybilny z systemami trójfazowymi z przewodem neutralnym, standardowymi w instalacjach przemysłowych i budowlanych.

Zgodność z Normami

Wyłącznik spełnia wymogi norm europejskich dotyczących ochrony przeciwporażeniowej i zabezpieczeń nadprądowych, w tym PN-EN 61008-1. Posiada deklarację zgodności CE i jest dopuszczony do stosowania w instalacjach zgodnych z normami budowlanymi i przemysłowymi.

Zastosowanie

Wyłącznik DS203NC C6 AC30 przeznaczony jest do ochrony obwodów trójfazowych z neutralnym w instalacjach wymagających wysokiego poziomu bezpieczeństwa elektrycznego.

• Ochrona obwodów gniazd wtykowych w obiektach przemysłowych i budynkach użyteczności publicznej.
• Zabezpieczenie instalacji zasilających maszyny i urządzenia trójfazowe w halach produkcyjnych.
• Stosowanie w rozdzielnicach budowlanych i mieszkaniowych jako główne zabezpieczenie przeciwporażeniowe.
• Ochrona obwodów zasilających systemy wentylacji, klimatyzacji i oświetlenia awaryjnego.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w całym obwodzie. Wyłącznik należy zamontować w rozdzielnicy na szynie DIN, zachowując odpowiednią kolejność podłączenia faz L1, L2, L3 i neutralnego N. Dokręcić śruby zaciskowe z odpowiednim momentem zgodnie z normami producenta. Po montażu przeprowadzić test funkcjonalny przyciskiem TEST oraz pomiar rezystancji izolacji. Regularnie sprawdzać działanie przycisku TEST i stan styków.

FAQ

• Jaki zakres prądowy posiada zabezpieczenie nadprądowe? Wyłącznik wyposażony jest w blok nadmiarowy o charakterystyce C i prądzie znamionowym 6A (C6), chroniący przed przeciążeniami i zwarciami.
• Czy wyłącznik posiada wyzwalacz zwarciowy? Tak – zabezpieczenie zwarciowe jest integralną częścią bloku nadmiarowego, zapewniając ochronę obwodu przed zwarciami doziemnymi.
• Jakie jest napięcie znamionowe wyłącznika? Dane napięcia znamionowego nie zostały określone w opisie produktu. Zaleca się sprawdzenie etykiety na urządzeniu lub karty katalogowej producenta.
