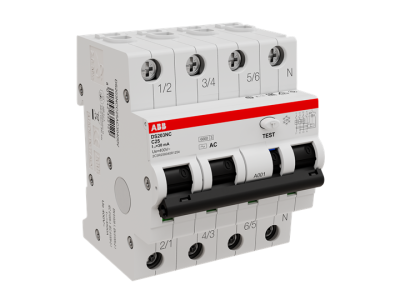

Wyłącznik różnicowo-prądowy z blokiem nadmiarowym DS203NC C25 AC30, 4P C25 30mA AC, pro M compact | 2CSR256040R1254 ABB

Alternatywny kod produktu: 2CSR256040R1254

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy z blokiem nadmiarowym DS203NC C25 AC30 (symbol 2CSR256040R1254) to czterobiegunowe urządzenie z serii pro M compact, łączące funkcję wyłącznika różnicowoprądowego 30 mA z zabezpieczeniem nadprądowym o charakterystyce C. Chroni instalację przed zwarciami, przeciążeniami oraz prądami ziemnozwarciowymi, zapewniając bezpieczeństwo osób i mienia. Zaprojektowany do montażu w szafach rozdzielczych, zgodnie z normami dla aparatury modułowej.

• Wyłącznik różnicowoprądowy 30 mA AC: Szybkie wykrywanie i odłączanie zasilania przy zwarciach doziemnych, chroniąc przed porażeniem prądem resztkowym (np. w przypadku uszkodzenia izolacji).
• Zabezpieczenie nadprądowe C25: Charakterystyka C zapewnia ochronę przed zwarciami i przeciążeniami w instalacjach o umiarkowanej indukcyjności (np. gniazda, oświetlenie).
• 4-biegunowe rozwiązanie (3P+N): Umożliwia odłączenie wszystkich faz i neutralnego w instalacjach trójfazowych, co jest wymagane dla pełnej ochrony obwodów.
• Blok nadmiarowy zintegrowany: Eliminuje konieczność stosowania dodatkowych zabezpieczeń nadprądowych w obwodzie chronionym, oszczędzając miejsce w rozdzielnicy.
• Przeznaczony do serii pro M compact: Kompatybilny z osprzętem modułowym, co ułatwia montaż i modernizację instalacji.

Zgodność z Normami

Wyłącznik spełnia wymagania norm europejskich EN 61008-1 (wyłączniki różnicowoprądowe) oraz EN 60898-1 (wyłączniki nadprądowe). Posiada deklarację zgodności CE oraz jest zgodny z dyrektywami niskonapięciowymi UE.

Zastosowanie

Urządzenie przeznaczone do ochrony instalacji elektrycznych przed zwarciami, przeciążeniami i prądami upływowymi w obiektach komercyjnych, przemysłowych i mieszkalnych.

• Ochrona gniazd wtykowych i obwodów oświetleniowych w budynkach użyteczności publicznej.
• Zabezpieczenie obwodów trójfazowych w warsztatach, magazynach i halach produkcyjnych.
• Stosowanie w rozdzielnicach mieszkaniowych i domowych – jako główne zabezpieczenie różnicowoprądowe.
• Ochrona przed pożarami spowodowanymi zwarciami doziemnymi w instalacjach zasilających maszyny i urządzenia.

Wskazówki Montażowe

Montaż musi być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami SEP-E 004 i normą PN-HD 60364. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie montować na szynie DIN 35 mm, zachowując odpowiednie odstępy między sąsiednimi aparatami (min. 1 moduł). Podłączenie przewodów wykonać zgodnie z oznaczeniami L1, L2, L3, N i PE na obudowie, używając odpowiednich przekrojów przewodów (np. 6 mm² dla prądu znamionowego 25 A). Dokręcenie śrub zaciskowych momentem 2,5 Nm ± 0,3 Nm. Po montażu wykonać test przyciskiem „TEST” w celu weryfikacji poprawności działania.

FAQ

• Jaka jest maksymalna zdolność zwarciowa tego wyłącznika? Maksymalna zdolność zwarciowa nie została podana w danych produktu. Sprawdź kartę katalogową lub etykietę na urządzeniu.
• Czy wyłącznik można stosować z charakterystyką B zamiast C? Nie – urządzenie wyposażone jest w charakterystykę C. Dla potrzeb ochrony silników lub instalacji o dużej indukcyjności należy dobrać odpowiedni model z charakterystyką K lub D.
• Jak często należy przeprowadzać test przyciskiem „TEST”? Zaleca się przeprowadzanie testu funkcjonalnego co 6 miesięcy lub zgodnie z wymaganiami lokalnych przepisów i norm. Test powinien być wykonany po każdej awarii lub podejrzeniu uszkodzenia.
