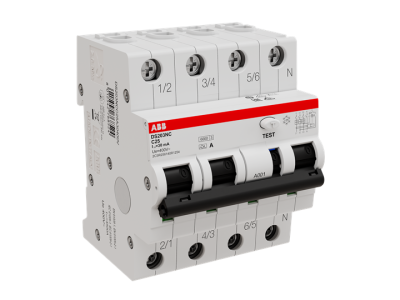

Wyłącznik różnicowo-prądowy z blokiem nadmiarowym DS203NC C25 A30, 3P C25 30mA A, pro M compact | 2CSR256140R1254 ABB

Alternatywny kod produktu: 2CSR256140R1254

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy z blokiem nadmiarowym DS203NC C25 A30 (symbol 2CSR256140R1254) z serii pro M compact to czterobiegunowe urządzenie (3P+N) w kompaktowej obudowie 4 modułów (72 mm). Zaprojektowany do ochrony obwodów trójfazowych przed zwarciami, przeciążeniami oraz prądami upływowymi doziemnym. Charakteryzuje się wysoką czułością 30 mA i prądem znamionowym 25 A, co czyni go idealnym do instalacji wymagających dodatkowej ochrony przeciwporażeniowej.

• Zabezpieczenie 3P+N: Ochrona wszystkich przewodów fazowych i neutralnego w obwodzie trójfazowym przed zwarciami, przeciążeniami i prądami upływowymi.
• Czułość 30 mA: Wysoka ochrona przeciwporażeniowa – natychmiastowe wyłączenie w przypadku wykrycia prądu upływowego doziemnego.
• Prąd znamionowy 25 A: Zapewnia odpowiednią obciążalność dla typowych obwodów instalacyjnych, takich jak gniazda wtykowe, oświetlenie czy urządzenia siłowe.
• Blok nadmiarowy A: Integralna ochrona przed zwarciami i przeciążeniami, eliminująca konieczność stosowania dodatkowych zabezpieczeń.
• Kompaktowa obudowa 4 modułów: Ułatwia montaż w rozdzielnicach modułowych, oszczędzając miejsce bez utraty funkcjonalności.

Zgodność z Normami

Wyłącznik spełnia wymagania norm europejskich dotyczących aparatury łączeniowej (PN-EN 61008-1, PN-EN 60947-2) oraz posiada oznaczenie CE. Został zaprojektowany zgodnie z dyrektywami unijnymi w zakresie bezpieczeństwa elektrycznego i ochrony przeciwporażeniowej.

Zastosowanie

Wyłącznik DS203NC C25 A30 przeznaczony jest do stosowania w obwodach trójfazowych wymagających kompleksowej ochrony przeciwporażeniowej i zwarciowej.

• Ochrona obwodów zasilających gniazda wtykowe w pomieszczeniach biurowych, warsztatach i budynkach użyteczności publicznej.
• Zabezpieczenie obwodów oświetleniowych w instalacjach przemysłowych i magazynowych.
• Ochrona urządzeń siłowych (silniki, wentylatory, pompy) przed zwarciami i przeciążeniami.
• Stosowanie w instalacjach, gdzie wymagana jest dodatkowa ochrona przeciwporażeniowa (np. w pomieszczeniach mokrych lub wilgotnych).

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Urządzenie należy zamontować w rozdzielnicy modułowej na standardowej szynie DIN 35 mm, zachowując odpowiednie odstępy między sąsiednimi aparatami (minimum 1 moduł). Podłączanie przewodów fazowych i neutralnego należy wykonać zgodnie z oznaczeniami na wyłączniku (L1, L2, L3, N), stosując odpowiednie momenty dokręcania (ok. 2,5 Nm). Po montażu przeprowadzić próbę działania – test przycisku „TEST” powinien skutkować natychmiastowym wyłączeniem urządzenia.

FAQ

• Czy wyłącznik DS203NC C25 A30 posiada zabezpieczenie przed zwarciami? Tak – blok nadmiarowy A zapewnia ochronę przed zwarciami i przeciążeniami, eliminując potrzebę stosowania dodatkowych bezpieczników.
• Jaki jest zakres prądów upływowych, przy których wyłącznik zadziała? Wyłącznik reaguje na prądy upływowe doziemne powyżej 30 mA, zapewniając wysoką ochronę przeciwporażeniową.
• Czy urządzenie można stosować w obwodach jednofazowych? Wyłącznik DS203NC jest przeznaczony do obwodów trójfazowych (3P+N). Do obwodów jednofazowych zaleca się stosowanie wersji 1P+N z odpowiednimi parametrami.
