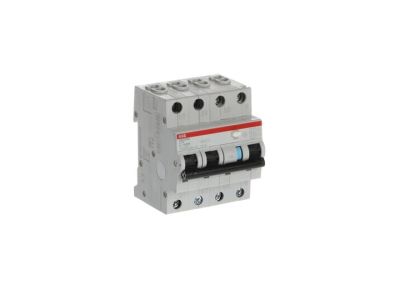

Wyłącznik różnicowo-prądowy z blokiem nadmiarowym DS203NC C13 A30, 3P C13 30mA A, pro M compact | 2CSR256140R1134 ABB

Alternatywny kod produktu: 2CSR256140R1134

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy DS203NC C13 A30 (symbol 2CSR256140R1134) to zaawansowane urządzenie z serii pro M compact, łączące ochronę przeciwporażeniową z zabezpieczeniem nadprądowym. Zaprojektowany w układzie 3P+N (4 moduły), chroni obwody przed zwarciami, przeciążeniami oraz prądami ziemnozwarciowymi. Wbudowany blok nadmiarowy zapewnia dodatkową ochronę termiczną, a czułość 30 mA minimalizuje ryzyko porażenia prądem elektrycznym.

• Zabezpieczenie 3P+N w 4 modułach: Ochrona trójfazowych obwodów z neutralnym – kompaktowa budowa oszczędza miejsce w rozdzielnicy.
• Blok nadmiarowy C13 A30: Zintegrowane zabezpieczenie nadprądowe o prądzie znamionowym 30 A – eliminuje potrzebę stosowania dodatkowego zabezpieczenia w obwodzie.
• Czułość 30 mA: Wysoka ochrona przeciwporażeniowa zgodna z normami bezpieczeństwa, redukująca ryzyko wystąpienia zagrożeń dla osób.
• Dodatkowa ochrona przed kontaktami bezpośrednimi: Zapewnia ochronę przed dotykiem nieizolowanych części pod napięciem.
• Seria pro M compact: Modułowa konstrukcja ułatwiająca montaż w standardowych rozdzielnicach, zgodna z normami dotyczącymi aparatury modułowej.

Zgodność z Normami

Wyłącznik spełnia wymagania norm europejskich dotyczących bezpieczeństwa elektrycznego, w tym normy PN-EN 61008-1, PN-EN 60947-2 oraz PN-HD 60364. Posiada oznaczenie CE i jest zgodny z dyrektywami Unii Europejskiej w zakresie ochrony przeciwporażeniowej i przeciwzwarciowej.

Zastosowanie

Wyłącznik DS203NC C13 A30 przeznaczony jest do ochrony obwodów trójfazowych z neutralnym w instalacjach przemysłowych, komercyjnych i mieszkalnych, gdzie wymagana jest wysoka ochrona przeciwporażeniowa i przeciwzwarciowa.

• Ochrona obwodów gniazd wtykowych w budynkach mieszkalnych i biurowych.
• Zabezpieczenie maszyn i urządzeń przemysłowych zasilanych z sieci trójfazowej.
• Ochrona instalacji oświetleniowych o dużym poborze mocy.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach, gdzie wymagana jest kompaktowa ochrona.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Wyłącznik należy zamontować w standardowej szynie 35 mm, zaciskając odpowiednio przewody fazowe i neutralny zgodnie z oznaczeniami na urządzeniu. Dokręcenie zacisków należy wykonać z zalecanym momentem obrotowym (szczegóły w dokumentacji technicznej). Po montażu przeprowadzić test przycisku TEST w celu weryfikacji poprawności działania. Regularne przeglądy i testy funkcjonalne zalecane są zgodnie z normami eksploatacyjnymi.

FAQ

• Czy wyłącznik DS203NC wymaga dodatkowego zabezpieczenia nadprądowego? Nie – wyłącznik wyposażony jest w zintegrowany blok nadmiarowy C13 A30, dzięki czemu nie jest wymagane stosowanie dodatkowych zabezpieczeń w obwodzie.
• Jaka jest czułość wyłącznika różnicowoprądowego? Czułość wyłącznika wynosi 30 mA, co zapewnia wysoką ochronę przeciwporażeniową zgodnie z obowiązującymi normami.
• Czy wyłącznik można stosować w obwodach jednofazowych? Wyłącznik DS203NC przeznaczony jest do obwodów trójfazowych z neutralnym (układ 3P+N). Do ochrony obwodów jednofazowych należy wybrać odpowiedni model z serii DS203NC w układzie 1P+N.
