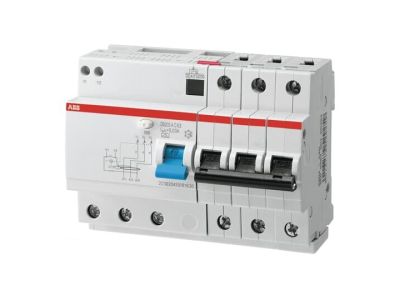

Wyłącznik różnicowo-prądowy z blokiem nadmiarowym DS203 M AC-C50/0,03, 3P C50 30mA AC, pro M compact | 2CSR273001R1504 ABB

Alternatywny kod produktu: 2CSR273001R1504

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy z blokiem nadmiarowym DS203 M AC-C50/0,03 (symbol 2CSR273001R1504) to zaawansowane urządzenie z serii pro M compact zapewniające kompleksową ochronę instalacji 3-fazowych. Chroni przed skutkami zwarć, przeciążeń oraz sinusoidalnych prądów upływowych 30 mA, minimalizując ryzyko porażenia prądem i uszkodzeń sprzętu.

• Ochrona przed zwarciem i przeciążeniem: Wbudowany wyzwalacz elektromagnetyczny i termiczny zapewnia błyskawiczną reakcję na przekroczenie dopuszczalnego prądu roboczego.
• Zabezpieczenie różnicowoprądowe 30 mA (AC): Szybkie ( 300 ms) wyłączenie w przypadku wykrycia upływu prądu doziemnego, chroniąc użytkowników przed porażeniem.
• 3-biegunowa konstrukcja (3P): Przeznaczony do instalacji trójfazowych z neutralnym, zapewniający ochronę wszystkich przewodów fazowych.
• Prąd znamionowy C50: Maksymalny prąd ciągły 50 A – odpowiedni dla typowych obwodów odbiorczych w budynkach mieszkalnych i przemysłowych.
• Blok nadmiarowy wbudowany: Eliminuje konieczność stosowania dodatkowego zabezpieczenia przeciążeniowego, redukując koszty i uproszczając układ zabezpieczeń.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 61008-1 oraz dyrektyw unijnych dotyczących bezpieczeństwa elektrycznego. Posiada deklarację zgodności CE i jest przeznaczony do stosowania w instalacjach zgodnych z normami IEC 60364.

Zastosowanie

Wyłącznik DS203 M AC-C50/0,03 znajduje zastosowanie w instalacjach elektrycznych wymagających wysokiego stopnia ochrony przed porażeniem i uszkodzeniami spowodowanymi zwarciami lub przeciążeniami.

• Instalacje trójfazowe w budynkach mieszkalnych (np. obwody gniazdkowe, oświetlenie, pompy ciepła).
• Obiekty przemysłowe i warsztaty – ochrona maszyn i urządzeń przed skutkami zwarć i przeciążeń.
• Systemy zasilania awaryjnego i agregaty prądotwórcze.
• Instalacje zasilające pomieszczenia o zwiększonym ryzyku porażenia (np. łazienki, baseny, place budowy).

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w obwodzie. Urządzenie należy instalować w rozdzielnicy modułowej zgodnie z odpowiednimi normami montażowymi. Przewody fazowe podłączać do zacisków 1, 3, 5 (L1, L2, L3), a neutralny do zacisku N. Zaleca się stosowanie odpowiedniego momentu dokręcania przewodów (zgodnie z dokumentacją producenta). Po montażu przeprowadzić test wyzwalania przyciskiem TEST oraz pomiar rezystancji izolacji instalacji.

FAQ

• Czy wyłącznik chroni przed prądami stałymi? Tak, chroni przed sinusoidalnymi prądami upływowymi typu AC (typowa ochrona przeciwporażeniowa). Dla ochrony przed prądami stałymi DC należy wybrać model z wyzwalaczem typu B.
• Jaki jest czas reakcji wyłącznika na prąd upływowy 30 mA? Czas wyłączenia wynosi poniżej 300 ms przy prądzie upływowym 1×IΔn (30 mA), co spełnia wymagania norm bezpieczeństwa.
• Czy można stosować ten wyłącznik w instalacjach 1-fazowych? Wyłącznik jest przeznaczony do instalacji 3-fazowych. Do obwodów 1-fazowych należy dobrać odpowiedni model z serii pro M compact o mniejszych wymiarach.
