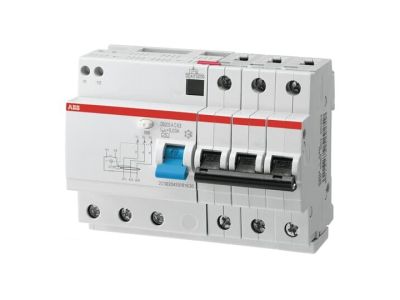

Wyłącznik różnicowo-prądowy z blokiem nadmiarowym DS203 M AC-C40/0,03, 3P C40 30mA AC, pro M compact | 2CSR273001R1404 ABB

Alternatywny kod produktu: 2CSR273001R1404

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy DS203 M AC-C40/0,03 w wersji 3-biegunowej (3P) z blokiem nadmiarowym to zaawansowane zabezpieczenie instalacji elektrycznej przed prądami zwarciowymi, przeciążeniowymi oraz prądami ziemnozwarciowymi o przebiegu sinusoidalnym. Model o prądzie znamionowym 40A i czułości 30mA (typu AC) zapewnia kompleksową ochronę osób i urządzeń w instalacjach trójfazowych. Przeznaczony do montażu w rozdzielnicach modułowych, charakteryzuje się kompaktową budową serii pro M compact.

• Ochrona przed prądami zwarciowymi i przeciążeniowymi: Zabezpiecza obwody przed uszkodzeniami spowodowanymi przeciążeniami i zwarciami, chroniąc podłączone urządzenia i instalację.
• Ochrona przed prądami ziemnozwarciowymi 30mA AC: Szybkie wykrywanie i odłączanie zasilania w przypadku wystąpienia niebezpiecznego prądu upływowego, minimalizując ryzyko porażenia prądem.
• 3-biegunowa konstrukcja (3P): Przeznaczony do instalacji trójfazowych, gdzie wymagana jest ochrona wszystkich trzech faz oraz przewodu neutralnego.
• Prąd znamionowy 40A (C40): Odpowiedni do zabezpieczania obwodów o średnim i wysokim obciążeniu, takich jak gniazda w warsztatach, maszyny przemysłowe czy obwody grzewcze.
• Blok nadmiarowy wbudowany: Umożliwia dodatkowe zabezpieczenie przed prądami zwarciowymi w obwodzie, zwiększając niezawodność ochrony.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 61008-1 oraz PN-EN 60947-2, co potwierdza jego zgodność z europejskimi standardami bezpieczeństwa elektrycznego.

Zastosowanie

Wyłącznik różnicowo-prądowy DS203 M AC-C40/0,3 znajduje zastosowanie w instalacjach trójfazowych wymagających wysokiego poziomu ochrony przeciwporażeniowej oraz zabezpieczenia przed zwarciami i przeciążeniami.

• Ochrona obwodów gniazd w warsztatach i zakładach przemysłowych.
• Zabezpieczenie maszyn i urządzeń trójfazowych w halach produkcyjnych.
• Instalacje budynków użyteczności publicznej i biurowców – ochrona przed porażeniem w miejscach o zwiększonym ryzyku.
• Obwody grzewcze i klimatyzacyjne zasilane napięciem trójfazowym.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionej instalacji. Wyłącznik montuje się na szynie DIN o szerokości 35mm w rozdzielnicy. Przewody fazowe i neutralny należy podłączyć zgodnie z oznaczeniami na obudowie – faza L1, L2, L3 do odpowiednich zacisków, a N do zacisku neutralnego. Należy dobrać odpowiedni moment dokręcania przewodów (zgodnie z dokumentacją producenta) oraz upewnić się, że nie występują luzy w połączeniach. Po montażu należy przeprowadzić test działania przycisku TEST w celu weryfikacji poprawności działania wyłącznika.

FAQ

• Czy wyłącznik DS203 M AC-C40/0,03 chroni przed zwarciem? Tak, posiada wbudowany blok nadmiarowy, który zabezpiecza obwód przed skutkami zwarć i przeciążeń.
• Jaka jest czułość wyłącznika względem prądów upływowych? Wyłącznik ma czułość 30mA i reaguje na sinusoidalne prądy ziemnozwarciowe typu AC, co zapewnia skuteczną ochronę przeciwporażeniową.
• Czy wyłącznik nadaje się do instalacji jednofazowej? Nie, jest to wyłącznik 3-biegunowy przeznaczony wyłącznie do instalacji trójfazowych (3P).
