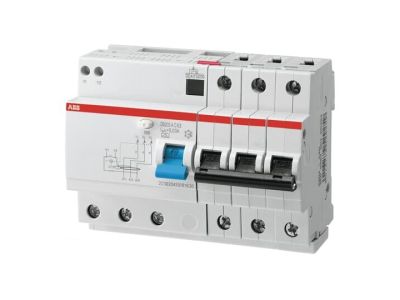

Wyłącznik różnicowo-prądowy z blokiem nadmiarowym DS203 M AC-C16/0,03, 3P C16 30mA AC, pro M compact | 2CSR273001R1164 ABB

Alternatywny kod produktu: 2CSR273001R1164

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy DS203 M AC-C16/0,03 (symbol 2CSR273001R1164) z serii pro M compact to zaawansowane urządzenie zabezpieczające w instalacjach trójfazowych. Łączy w jednej obudowie blok różnicowoprądowy (30mA AC) z zabezpieczeniem nadmiarowym (C16A), zapewniając kompleksową ochronę przed prądami zwarciowymi, przeciążeniowymi oraz zwarciami doziemnymi. Przeznaczony do montażu w szafach rozdzielczych na szynę DIN 35mm.

• Ochrona różnicowoprądowa 30mA AC: Natychmiastowe wyłączenie zasilania przy wykryciu prądu upływu >30mA, chroniąc przed porażeniem prądem elektrycznym (ochrona przeciwporażeniowa).
• Zabezpieczenie nadmiarowe C16A: Chroni przed skutkami przeciężenia i zwarcia w obwodzie, zapobiegając uszkodzeniu instalacji i odbiorników.
• Trójfazowa konstrukcja 3P: Przeznaczony do instalacji trójfazowych z neutralnym, zapewniający ochronę w każdej z faz.
• Serii pro M compact: Kompaktowa budowa ułatwia montaż w ograniczonej przestrzeni szaf rozdzielczych.
• Bezobsługowa konstrukcja: Wysoka trwałość oraz niezawodność działania – nie wymaga okresowych regulacji ani wymiany elementów.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 61008-1 oraz PN-EN 60947-2 dotyczących ochrony przeciwporażeniowej, zwarciowej i przeciążeniowej. Posiada deklarację zgodności CE i jest dopuszczony do stosowania w instalacjach elektrycznych w budynkach mieszkalnych i przemysłowych.

Zastosowanie

Wyłącznik różnicowo-prądowy DS230 M AC-C16/0,03 znajduje zastosowanie w instalacjach elektrycznych wymagających kompleksowej ochrony przeciwporażeniowej, zwarciowej i przeciążeniowej.

• Ochrona obwodów gniazd wtykowych w pomieszczeniach mokrych (łazienki, kuchnie, pralnie).
• Zabezpieczanie obwodów zasilających urządzenia o dużej mocy w instalacjach przemysłowych.
• Ochrona obwodów oświetleniowych w budynkach użyteczności publicznej i biurowych.
• Stosowanie w układach zasilania gniazd ogólnych w budynkach mieszkalnych i biurowcach.

Wskazówki Montażowe

Montaż powinien odbywać się w suchych pomieszczeniach przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Wyłącznik montować na szynie DIN 35mm w pozycji pionowej, z zaciskami skierowanymi w dół. Przewody fazowe (L1, L2, L3) podłączać do zacisków górnych, neutralny (N) do dolnego zacisku neutralnego. Dokręcić przewody zgodnie z wymaganym momentem obrotowym określonym w dokumentacji producenta. Po montażu przeprowadzić test działania przyciskiem "TEST" – wyłącznik powinien natychmiast zareagować.

FAQ

• Czy wyłącznik DS203 M AC-C16/0,03 chroni przed prądami stałymi? Nie – ochrona różnicowoprądowa 30mA AC działa wyłącznie dla prądów przemiennych sinusoidalnych. Do ochrony przed prądami stałymi niezbędny jest wyłącznik z członem A lub B.
• Jaki jest maksymalny prąd zwarciowy wyłącznika? Maksymalny prąd zwarciowy nie został określony w danych produktu – sprawdź etykietę na urządzeniu lub kartę katalogową.
• Czy można stosować ten wyłącznik w instalacjach zasilanych z falownika? Tak – wyłącznik przeznaczony jest do pracy z napięciem przemiennym AC. W instalacjach zasilanych przez falowniki zalecane jest stosowanie wyłączników z odpowiednią charakterystyką.
