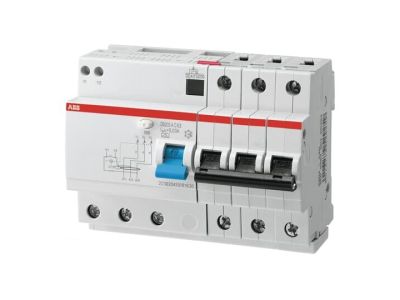

Wyłącznik różnicowo-prądowy z blokiem nadmiarowym DS203 M AC-B40/0,03, 3P B40 30mA AC, pro M compact | 2CSR273001R1405 ABB

Alternatywny kod produktu: 2CSR273001R1405

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy DS203 M AC-B40/0,30 (symbol 2CSR273001R1405) z serii pro M compact to zaawansowane zabezpieczenie instalacji elektrycznej, łączące funkcję ochrony różnicowoprądowej (30 mA) z blokiem nadmiarowym (wyłącznikiem nadprądowym B40). Przeznaczony do obwodów trójfazowych (3P), chroni przed skutkami zwarć, przeciążeń i prądów ziemnozwarciowych sinusoidalnych. Wyposażony w automatyczne wyzwalanie przy wykryciu ucieczki prądu powyżej 30 mA, co minimalizuje ryzyko porażenia prądem.

• Zabezpieczenie różnicowoprądowe 30 mA AC: Szybka reakcja na wykrycie upływu prądu doziemnego – chroni przed porażeniem i pożarem spowodowanym zwarciami doziemnymi.
• Blok nadmiarowy B40: Ochrona przed zwarciami i przeciążeniami do 40 A, zapobiega uszkodzeniom kabli i urządzeń wskutek nadmiernego obciążenia.
• Trójfazowa konstrukcja 3P: Przeznaczony do obwodów 400V z neutralnym, idealny do zabezpieczania maszyn przemysłowych, układów napędowych i instalacji budynków użyteczności publicznej.
• Serii pro M compact: Kompaktowe wymiary ułatwiają montaż w standardowych szafach rozdzielczych, oszczędzając miejsce bez utraty funkcjonalności.
• Automatyczne wyzwalanie: Bezobsługowe działanie – wyłącznik samoczynnie odcina zasilanie w momencie wykrycia awarii, minimalizując czas reakcji i ryzyko uszkodzeń.

Zgodność z Normami

Wyłącznik DS203 M AC-B40/0,03 spełnia wymagania norm europejskich dotyczących zabezpieczeń różnicowoprądowych (PN-EN 61008-1, PN-EN 60947-2) oraz posiada deklarację zgodności CE. Przeznaczony do stosowania w instalacjach zgodnych z normami VDE i IEC.

Zastosowanie

Wyłącznik różnicowo-prądowy DS203 M AC-B40/0,03 znajduje zastosowanie w instalacjach wymagających kompleksowej ochrony przed zwarciami, przeciążeniami i prądami ziemnozwarciowymi.

• Ochrona obwodów trójfazowych w budynkach przemysłowych i handlowych – maszyny, układy napędowe, systemy wentylacyjne.
• Zabezpieczanie gniazd wtykowych w pomieszczeniach mokrych (łazienki, kuchnie gastronomiczne) oraz instalacjach zewnętrznych zasilających narzędzia i urządzenia.
• Ochrona układów sterowania i automatyki budynkowej – windy, systemy alarmowe, centrale sterowania oświetleniem.
• Instalacje tymczasowe na budowach i placach przemysłowych – zapewnia ochronę przed zwarciami i porażeniem w trudnych warunkach eksploatacyjnych.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowaną osobę z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Wyłącznik montować na szynie DIN w szafie rozdzielczej, zachowując odpowiednie odstępy od innych urządzeń dla zapewnienia cyrkulacji powietrza. Przewody fazowe i neutralny należy podłączać zgodnie z oznaczeniami na urządzeniu (L1, L2, L3, N). Po montażu przeprowadzić test wyzwalania przyciskiem „TEST” oraz sprawdzić prawidłowość działania układu pomiarowego. Regularnie testować funkcjonalność wyłącznika (co 6 miesięcy) w ramach przeglądów instalacji.

FAQ

• Jaki jest prąd znamionowy wyłącznika? Prąd znamionowy wynosi 40 A (blok nadmiarowy B40), co oznacza maksymalne obciążenie ciągłe, jakie może bezpiecznie przenosić element.
• Czy wyłącznik chroni przed zwarciem doziemnym? Tak – funkcja ochrony różnicowoprądowej 30 mA AC zapewnia szybkie wyłączenie w przypadku zwarcia doziemnego lub upływu prądu powyżej 30 mA.
• Jak często należy przeprowadzać test funkcjonalny? Zaleca się przeprowadzanie testu wyzwalania (przycisk „TEST”) co najmniej raz na 6 miesięcy, a także po każdej modyfikacji instalacji lub awarii.
