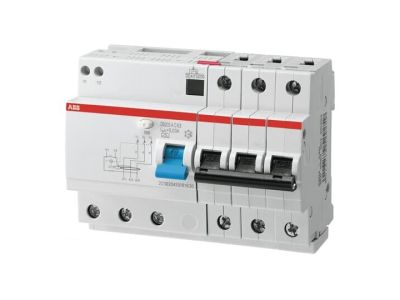

Wyłącznik różnicowo-prądowy z blokiem nadmiarowym DS203 M AC-B32/0,03, 3P B32 30mA AC, pro M compact | 2CSR273001R1325 ABB

Alternatywny kod produktu: 2CSR273001R1325

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy z blokiem nadmiarowym DS203 M AC-B32/0,03 (symbol 2CSR273001R1325) z serii pro M compact to urządzenie 3-biegunowe o prądzie znamionowym 32A i czułości 30mA AC. Zapewnia kompleksową ochronę przed prądami zwarciowymi, przeciążeniowymi oraz przeciwporażeniową (w tym prądów sinusoidalnych AC). Blok nadmiarowy zwiększa funkcjonalność, umożliwiając dodatkową ochronę obwodu.

• 3-biegunowa konstrukcja (3P): Przeznaczony do obwodów trójfazowych, zapewnia równomierne rozłożenie obciążenia i ochronę każdej fazy.
• Prąd znamionowy 32A (B32): Odpowiedni do zabezpieczania obwodów o umiarkowanym poborze mocy, np. w instalacjach domowych i przemysłowych średniego napięcia.
• Czułość 30mA AC: Szybkie wyłączenie w przypadku zwarcia doziemnego, minimalizujące ryzyko porażenia prądem (ochrona przeciwporażeniowa).
• Blok nadmiarowy: Umożliwia dodatkowe zabezpieczenie termiczne i zwarciowe, zwiększając niezawodność ochrony instalacji.
• Serii pro M compact: Kompaktowa budowa ułatwia montaż w rozdzielnicach, oszczędzając miejsce w szafie elektrycznej.

Zgodność z Normami

Wyłącznik spełnia wymogi normy PN-EN 61009-1 dotyczącej łączników różnicowoprądowych z zabezpieczeniem nadmiarowym. Posiada deklarację zgodności CE oraz oznakowanie R.

Zastosowanie

Wyłącznik DS203 M AC-B32/0,03 przeznaczony jest do stosowania w instalacjach elektrycznych niskiego napięcia, gdzie wymagana jest wysoka ochrona przeciwporażeniowa i zwarciowa.

• Ochrona obwodów gniazd wtykowych w budynkach mieszkalnych i biurowych.
• Zabezpieczanie linii zasilających odbiorniki o umiarkowanym poborze mocy (np. klimatyzatory, centrale wentylacyjne).
• Stosowanie w rozdzielnicach przemysłowych i maszynach, gdzie wymagana jest ochrona trójfazowa.
• Uzupełniające zabezpieczenie instalacji przed skutkami zwarć i przeciążeń w obwodach o prądzie do 32A.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w chronionym obwodzie. Urządzenie należy zamontować na szynie DIN w rozdzielnicy, zachowując odpowiednie odstępy między sąsiednimi aparatami. Zaciski fazowe i neutralny należy podłączyć zgodnie ze schematem (oznaczenia L1, L2, L3, N). Blok nadmiarowy należy skonfigurować zgodnie z dokumentacją techniczną. Po montażu przeprowadzić test przyciskiem TEST – wyłącznik powinien natychmiast zareagować.

FAQ

• Czy wyłącznik DS203 M chroni przed prądami stałymi (DC)? Nie – urządzenie przeznaczone jest wyłącznie do ochrony przed prądami przemiennymi AC (sinusoidalnymi). Do ochrony przed prądami stałymi należy stosować wyłączniki DC-RCD.
• Jaka jest maksymalna zdolność zwarciowa wyłącznika? Maksymalna zdolność zwarciowa nie została podana w dostępnych danych. Zaleca się sprawdzenie karty katalogowej lub dokumentacji technicznej producenta.
• Czy wyłącznik można stosować w instalacjach zasilanych z falownika? Tak – konstrukcja wyłącznika umożliwia współpracę z obwodami zasilanymi przez falowniki, jednak zaleca się konsultację z dokumentacją techniczną w celu weryfikacji kompatybilności.
