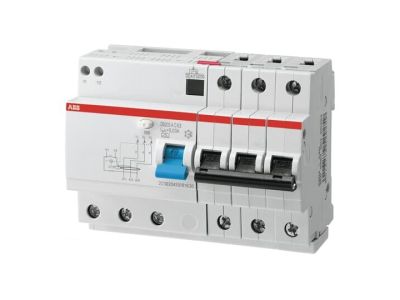

Wyłącznik różnicowo-prądowy z blokiem nadmiarowym DS203 M A-C50/0,03, 3P C50 30mA A, pro M compact | 2CSR273101R1504 ABB

Alternatywny kod produktu: 2CSR273101R1504

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy DS203 M A-C50/0,03 (symbol 2CSR273101R1504) z serii pro M compact to zaawansowane urządzenie zintegrowanej ochrony przeciwporażeniowej i zwarciowej. Przeznaczony do montażu w rozdzielnicach 3-fazowych, chroni instalację przed skutkami zwarć, przeciążeń oraz sinusoidalnych prądów upływowych o częstotliwości 50/60 Hz. Wyposażony w blok nadmiarowy zwiększa niezawodność działania w warunkach obciążenia szczytowego.

• Ochrona przed zwarciami i przeciążeniami: Zintegrowany człon termiczny i elektromagnetyczny zapewnia szybkie wyłączenie obwodu przy przekroczeniu prądu znamionowego (C50) lub zwarciu.
• Ochrona przeciwporażeniowa 30mA AC: Wykrywa i wyłącza dopływ prądu w przypadku prądu upływowego ≥30mA, chroniąc przed porażeniem elektrycznym (dotyk bezpośredni i pośredni).
• Blok nadmiarowy zintegrowany: Zwiększa odporność na zakłócenia i zapewnia stabilną pracę przy częstych załączaniach i wyłączaniach obwodów o wysokim współczynniku mocy.
• 3-biegunowa konstrukcja (3P): Przeznaczony do instalacji trójfazowych w układzie L1-L2-L3-N (bez neutralnego), co umożliwia kontrolę wszystkich faz obwodu.
• Seria pro M compact: Zoptymalizowana konstrukcja modułowa o szerokości 4 modułów (72mm), kompatybilna z szynami DIN standardowych rozdzielnic elektrycznych.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 61008-1 oraz dyrektyw europejskich dotyczących bezpieczeństwa urządzeń elektrycznych niskiego napięcia. Posiada oznaczenie CE i deklarację zgodności z normami bezpieczeństwa przeciwporażeniowego.

Zastosowanie

Wyłącznik DS203 M A-C50/0,03 jest przeznaczony do ochrony instalacji trójfazowych w budynkach mieszkalnych, obiektach użyteczności publicznej oraz instalacjach przemysłowych.

• Ochrona obwodów gniazd wtykowych i oświetlenia w budynkach mieszkalnych i biurowych.
• Zabezpieczenie linii zasilających urządzenia przemysłowe o mocy do 10kW (przy napięciu 400V).
• Ochrona obwodów gniazd zasilających w warsztatach i garażach warsztatowych.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach budynków wielorodzinnych.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP przy całkowicie odłączonym napięciu zasilającym. Urządzenie należy montować na szynie DIN w pozycji pionowej, z odpowiednim luzem montażowym (4 moduły). Przewody fazowe podłączyć zgodnie z oznaczeniami L1-L2-L3, natomiast przewód neutralny (jeśli występuje) do zacisku N. Napięcie znamionowe 400V AC należy podłączać w odpowiedniej kolejności faz. Po montażu zaleca się przeprowadzenie testu działania przycisku „TEST” oraz weryfikację poprawności sygnalizacji zwarcia/przeciążenia.

FAQ

• Czy wyłącznik chroni przed prądami stałymi? Nie – urządzenie DS203 M A-C50/0,03 chroni przed sinusoidalnymi prądami przemiennymi 50/60 Hz. Do ochrony przed prądami stałymi wymagane są specjalistyczne wyłączniki typu B.
• Jaki jest zakres prądu znamionowego? Prąd znamionowy wyłącznika wynosi 50A (C50), co oznacza, że chroni on obwód o maksymalnym prądzie ciągłym 50A.
• Czy urządzenie można stosować w instalacjach jednofazowych? Wyłącznik wyposażony jest w 3 bieguny i przeznaczony jest do instalacji trójfazowych. Do ochrony obwodów jednofazowych należy zastosować odpowiedni wyłącznik 1P lub 2P z serii DS203.
