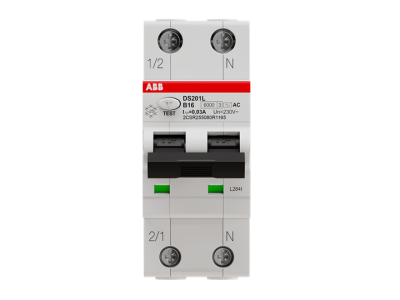

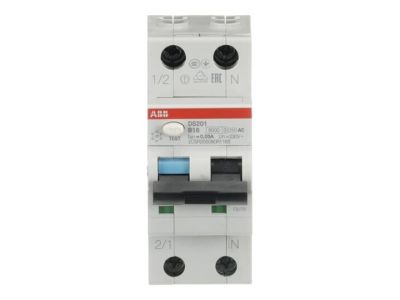

Wyłącznik różnicowo-prądowy z blokiem nadmiarowym DS201 AC-B16/0,03, 2P B16 30mA AC | 2CSR255080R1165 ABB

Alternatywny kod produktu: 2CSR255080R1165

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy DS201 AC-B16/0,03 (symbol 2CSR255080R1165) z członem nadmiarowym w wersji 2-biegunowej (2P) to kluczowy element zabezpieczeń w instalacjach elektrycznych. Chroni przed skutkami zwarć, przeciążeń oraz sinusoidalnych prądów upływowych (AC) o czułości 30 mA. Zaprojektowany do współpracy z obwodami jednofazowymi, montowany na szynie DIN w rozdzielnicach.

• Człon nadmiarowy B16: Ochrona zwarciowa i przeciążeniowa dla obwodów o prądzie znamionowym 16A – zapewnia selektywność zabezpieczeń w instalacji.
• Czułość 30 mA (AC): Szybkie wykrywanie prądów upływowych, minimalizujące ryzyko porażenia prądem podczas awarii izolacji.
• 2-biegunowa konstrukcja (2P): Przeznaczony do ochrony obwodu jednofazowego z neutralnym, eliminuje potrzebę dodatkowych zabezpieczeń w fazie i neutralnym.
• Szerokość 2 modułów: Kompaktowa budowa ułatwiająca montaż w standardowych rozdzielnicach na szynie DIN.
• Ochrona przed prądami ziemnozwarciowymi AC: Skuteczna detekcja zwarć doziemnych w sieciach jednofazowych, zgodna z normami bezpieczeństwa.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 61008-1 (wyłączniki różnicowoprądowe bez wbudowanego zabezpieczenia zwarciowego) oraz PN-EN 60898-1 (wyłączniki nadprądowe). Posiada oznaczenie CE i jest zgodny z Dyrektywą Niskonapięciową 2014/35/UE.

Zastosowanie

Wyłącznik DS201 AC-B16/0,03 przeznaczony jest do ochrony obwodów jednofazowych w instalacjach mieszkaniowych, biurowych i przemysłowych. Idealny do zabezpieczania gniazd wtykowych, oświetlenia oraz mniejszych odbiorników.

• Ochrona gniazd wtykowych 230V w kuchniach, łazienkach i salonach.
• Zabezpieczenie obwodów oświetleniowych w budynkach mieszkalnych i użyteczności publicznej.
• Ochrona przed porażeniem prądem w instalacjach przemysłowych zasilających urządzenia jednofazowe.
• Współpraca z wyłącznikami nadprądowymi w układach selektywnego zabezpieczania rozdzielnic.

Wskazówki Montażowe

Montaż należy przeprowadzić z zachowaniem wszystkich zasad bezpieczeństwa – prace muszą być wykonane przez wykwalifikowany personel SEP po całkowitym odłączeniu napięcia. Wyłącznik montować na szynie DIN w pozycji pionowej. Zaciski fazowe i neutralne należy dokręcić z odpowiednim momentem (zgodnie z dokumentacją techniczną), aby zapewnić pewny kontakt i uniknąć przegrzewania. Po zamontowaniu konieczne jest przeprowadzenie testu działania przyciskiem "TEST".

FAQ

• Czy wyłącznik chroni przed prądami stałymi (DC)? Nie – wyłącznik DS201 AC-B16/0,03 przeznaczony jest wyłącznie do ochrony przed prądami przemiennymi AC. Do ochrony przed prądami stałymi DC należy stosować wyłączniki typu A lub B.
• Jaki jest zakres temperatur pracy? Zakres temperatur pracy nie został podany w danych produktu. Standardowo wyłączniki różnicowoprądowe pracują w zakresie od -25°C do +40°C.
• Czy można stosować ten wyłącznik w obwodach trójfazowych? Nie – konstrukcja 2-biegunowa (2P) przeznaczona jest wyłącznie dla obwodów jednofazowych. Do ochrony obwodów trójfazowych należy stosować wyłączniki 4-biegunowe (4P).
