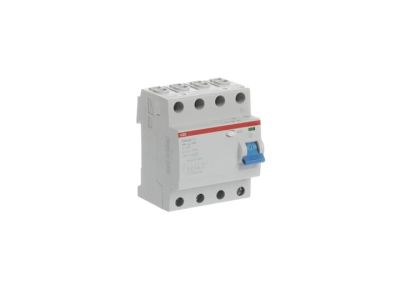

Wyłącznik różnicowo-prądowy Standard F204 AC-25/0,5, pro M compact | 2CSF204001R4250 ABB

Alternatywny kod produktu: 2CSF204001R4250

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy Standard F204 AC-25/0,5 (symbol 2CSF204001R4250) z serii pro M compact to kompaktowe urządzenie do ochrony osób i instalacji przed prądami zwarciowymi doziemnymi. Przeznaczony do montażu na szynie DIN 35 mm, charakteryzuje się wysoką niezawodnością działania i szybkim czasem reakcji przy minimalnym poborze energii.

• Typ AC: Wykrywa prądy zwarciowe przemienne sinusoidalne – standardowe dla instalacji domowych i biurowych.
• Prąd znamionowy 25A: Przeznaczony do zabezpieczania obwodów o maksymalnym obciążeniu 25A, zapewniając stabilną pracę nawet przy długotrwałym obciążeniu.
• Prąd różnicowy 0,5A: Wysoka czułość – natychmiastowe wyłączenie przy wykryciu upływu prądu powyżej 0,5A, minimalizujące ryzyko porażenia prądem.
• Seria pro M compact: Kompaktowa konstrukcja ułatwia montaż w ciasnych przestrzeniach, zachowując pełną funkcjonalność standardowej serii wyłączników.
• Montaż na szynie DIN 35 mm: Uniwersalna instalacja w rozdzielnicach i szafach sterowniczych – gotowy do natychmiastowego użycia.

Zgodność z Normami

Wyłącznik posiada deklarację zgodności CE i spełnia wymagania norm europejskich dotyczących ochrony przeciwporażeniowej oraz kompatybilności elektromagnetycznej. Szczegółowa zgodność z normami PN-EN 61008-1 i PN-HD 60364-4-41.

Zastosowanie

Wyłącznik różnicowo-prądowy Standard F204 AC-25/0,5 przeznaczony jest do ochrony instalacji elektrycznych przed skutkami zwarć doziemnych w budynkach mieszkalnych, biurowcach, obiektach użyteczności publicznej oraz małych zakładach przemysłowych.

• Ochrona obwodów gniazd wtykowych w pomieszczeniach mokrych (łazienki, kuchnie, warsztaty).
• Zabezpieczenie instalacji oświetleniowych i gniazd ogólnego przeznaczenia w budynkach mieszkalnych.
• Ochrona linii zasilających urządzenia o dużej mocy (np. pralki, zmywarki) w instalacjach domowych.
• Stosowanie w systemach fotowoltaicznych o niskim napięciu (do 230V AC).

Wskazówki Montażowe

Montaż i podłączenie należy przeprowadzić zgodnie z obowiązującymi przepisami przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Wyłącznik należy zamontować na szynie DIN 35 mm, zachowując odpowiednie odstępy między sąsiednimi urządzeniami (patrz dokumentacja techniczna). Przewody zasilające wprowadzić zgodnie z oznaczeniami L (faza) i N (neutralny). Po montażu przeprowadzić próbę działania przyciskiem „TEST” – powinien nastąpić natychmiastowy wyłączenie obwodu.

FAQ

• Czy wyłącznik chroni przed zwarciem doziemnym? Tak – wyłącznik RCD typu AC wykrywa i odcina zasilanie przy wystąpieniu prądu upływowego do ziemi powyżej 0,5A, chroniąc użytkowników przed porażeniem.
• Jaki jest minimalny prąd zadziałania? Czułość 0,5A oznacza, że wyłącznik zareaguje na upływ prądu już przy 500mA, zapewniając wysoki poziom bezpieczeństwa.
• Czy wyłącznik nadaje się do montażu na zewnątrz? Stopień ochrony IP nie został określony w danych produktu. Zaleca się stosowanie w suchych, zamkniętych pomieszczeniach – do zastosowań zewnętrznych należy wybrać wersję z wyższym stopniem IP.
