Wyłącznik różnicowo-prądowy P 302 2P 16A 10MA typ AC serii DX3 | 411500 Legrand

Opis i Kluczowe Cechy

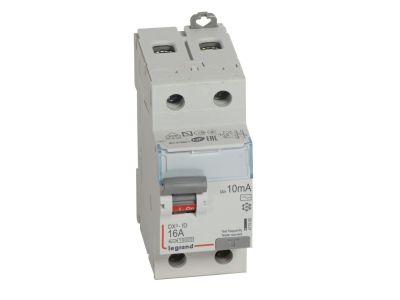

Wyłącznik różnicowo-prądowy P 302 (symbol 411500) to dwubiegunowy aparat 2P o prądzie znamionowym 16 A i znamionowym prądzie różnicowym 10 mA typu AC, przystosowany do pracy w sieci 230 V~. Należy do serii DX3, charakteryzuje się szerokością 2 modułów (17,5 mm), co pozwala na efektywne wykorzystanie przestrzeni w rozdzielnicy.

• Prąd znamionowy 16 A: Umożliwia bezpieczną pracę w obwodach o umiarkowanym obciążeniu – idealny do instalacji domowych i biurowych.
• Znamionowy prąd różnicowy 10 mA: Gwarantuje wysoką czułość ochrony przeciwporażeniowej, wykrywając nawet niewielkie upływy prądu.
• Typ AC: Przeznaczony do wykrywania sinusoidalnych prądów różnicowych przemiennych – standardowe zastosowanie w obwodach rezystancyjnych i indukcyjnych.
• Szerokość 2 modułów (17,5 mm): Kompaktowa budowa oszczędza miejsce w rozdzielnicy, ułatwiając rozbudowę instalacji.
• Kompatybilność z systemem HX3 i akcesoriami DX3: Możliwość przyłączania za pomocą szyn grzebieniowych/sztyftowych oraz wyposażenia w styki pomocnicze, wyzwalacze i napędy.

Zgodność z Normami

Wyłącznik różnicowo-prądowy P 302 jest zgodny z normą EN 61008-1, co potwierdza jego przydatność do ochrony przeciwporażeniowej w instalacjach niskiego napięcia. Posiada certyfikat CE.

Zastosowanie

Wyłącznik P 302 znajduje zastosowanie w instalacjach elektrycznych budynków mieszkalnych, biurowych i użyteczności publicznej, gdzie wymagana jest ochrona przed porażeniem przy dotyku bezpośrednim i pośrednim.

• Ochrona obwodów gniazd wtyczkowych w pomieszczeniach suchych (oświetlenie, sprzęt AGD).
• Zabezpieczenie obwodów oświetleniowych i siłowych małej mocy.
• Stosowanie w tablicach rozdzielczych systemu optymalnego rozdziału energii HX3.
• Jako element ochrony przeciwporażeniowej w instalacjach na szynie TH35.

Wskazówki Montażowe

Montaż wyłącznika różnicowo-prądowego P 302 powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Przekrój przewodów musi być dobrany do prądu znamionowego 16 A. Moment dokręcania śrub zaciskowych należy stosować zgodnie z dokumentacją producenta. Dopuszcza się przyłączanie za pomocą szyn grzebieniowych lub sztyftowych.

FAQ

• Czy wyłącznik P 302 nadaje się do ochrony przeciwporażeniowej w łazience? Ze względu na typ AC (wykrywający tylko prądy sinusoidalne) i prąd różnicowy 10 mA może być stosowany w obwodach łazienek, ale w przypadku urządzeń z elektroniką (np. pralka) zalecany jest typ A. Należy zweryfikować wymagania projektu.
• Jaki jest stopień ochrony IP wyłącznika? Producent nie podaje stopnia IP dla tego modelu. Standardowo aparaty modułowe montowane w rozdzielnicach mają IP20 – szczegółowe parametry należy sprawdzić w karcie katalogowej.
• Jakie akcesoria można dołączyć do wyłącznika P302? Możliwe jest wyposażenie w styki pomocnicze, wyzwalacze wzrostowe i podnapięciowe oraz napędy silnikowe z serii DX3. Pozwala to na zdalne sterowanie i sygnalizację stanu.
