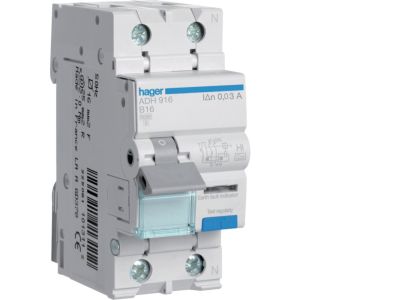

Wyłącznik różnicowo-prądowy krótkozwłoczny z członem nadprądowym 1P+N 6kA B 16A/30mA Typ A-HI, RCBO | ADH916 Hager

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy krótkozwłoczny z członem nadprądowym ADH916 (RCBO) to kompaktowy moduł 1P+N przeznaczony do ochrony obwodów przed skutkami zwarć, przeciążeń oraz upływów prądu. Dzięki charakterystyce B i prądzie znamionowym 16A zapewnia szybkie zadziałanie w obwodach o niewielkich prądach rozruchowych, minimalizując ryzyko przegrzania przewodów. Człon różnicowy 30mA typu A-HI gwarantuje wykrywanie prądów upływowych o przebiegu tętniczym i podwyższoną odporność na fałszywe wyzwolenia, a zdolność zwarciowa 6kA pozwala bezpiecznie przerwać prąd zwarcia w typowych instalacjach domowych i przemysłowych.

• 1P+N z członem nadprądowym: Łączy funkcję wyłącznika nadprądowego i różnicowego w jednym module, oszczędzając miejsce w rozdzielnicy i skracając czas montażu.
• Charakterystyka B 16A: Szybkie wyzwalanie przy przeciążeniach do 3-5 In – optymalne do zabezpieczania obwodów oświetleniowych i gniazd bez silnych prądów rozruchu.
• 30mA typ A-HI: Ochrona przed porażeniem prądem elektrycznym przy upływach tętniczych (np. z urządzeń elektronicznych) oraz wysoka odporność na przepięcia atmosferyczne i stany nieustalone.
• 6kA zdolność zwarciowa: Bezpieczne wyłączanie prądów zwarciowych do 6kA przy napięciu znamionowym – zgodne z wymaganiami dla większości rozdzielnic niskiego napięcia.
• Krótkozwłoczna wersja (selektywna): Opóźnione wyzwalanie od prądu różnicowego umożliwia współpracę z innymi wyłącznikami w instalacji, zapewniając selektywność i ciągłość zasilania krytycznych odbiorów.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE, potwierdzający spełnienie zasadniczych wymagań dotyczących bezpieczeństwa i kompatybilności elektromagnetycznej. Jako element aparatury modułowej przeznaczony jest do montażu w rozdzielnicach zgodnych z normą PN-EN 61439.

Uwaga: W danych producenta nie podano konkretnych numerów norm. W przypadku wątpliwości co do zgodności z konkretnymi przepisami zalecamy kontakt z producentem.

Zastosowanie

RCBO ADH916 znajduje zastosowanie w obwodach wymagających kompleksowej ochrony przed zwarciem, przeciążeniem i porażeniem. Dzięki charakterystyce B i typowi A-HI sprawdza się zarówno w instalacjach mieszkaniowych, jak i przemysłowych. Polecany do:

• Ochrony obwodów gniazd wtykowych i oświetlenia w budynkach mieszkalnych i biurowych.
• Zabezpieczania urządzeń elektronicznych (np. komputery, UPS, falowniki) wrażliwych na zwarcia i upływ tętniczy.
• Zastosowań wymagających selektywności wyłączenia różnicowego – jako wyłącznik przed lub w rozdzielnicy głównej.
• Modernizacji istniejących rozdzielnic, gdzie konieczne jest łączne zabezpieczenie nadprądowe i różnicowe w jednej szynie.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Wyłącznik należy instalować na szynie DIN TH35 w rozdzielnicy przewidzianej do pracy w suchym otoczeniu. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest bezpieczny. Przewody podłączaj zgodnie z oznaczeniami na obudowie, zwracając uwagę na biegunowość (L – faza, N – neutralny). Moment dokręcania zacisków oraz dopuszczalne przekroje przewodów stosuj według dokumentacji producenta – wartości te nie zostały podane w danych produktu, więc przed montażem sprawdź kartę katalogową. Zawsze sprawdzaj poprawność działania za pomocą przycisku test (T) po zakończeniu instalacji.

FAQ

• Czy wyłącznik ADH916 ma podświetlenie lub wskaźnik stanu? W dostępnych danych producenta nie podano informacji o podświetleniu. Zwykle wyłączniki RCBO w tej klasie wyposażone są w przycisk test i wskaźnik mechaniczny stanu zadziałania (np. czerwony pasek), jednak dla tego konkretnego modelu zalecamy weryfikację w dokumentacji dołączonej do produktu.
• Jaki jest stopień ochrony obudowy (IP)? Dane wejściowe nie zawierają informacji o stopniu ochrony. Standardowo aparatura modułowa montowana w rozdzielnicy posiada IP20 na zaciskach, ale producent mógł zastosować wyższy stopień. Prosimy o sprawdzenie w karcie katalogowej lub na etykiecie produktu.
• Czy wyłącznik ADH916 to wersja zwłoczna czy chwilowa? Zgodnie z nazwą produktu jest to wersja krótkozwłoczna. Oznacza to, że w momencie pojawienia się prądu różnicowego (upływu) wyłącznik nie zadziała natychmiast, a po krótkim opóźnieniu (rzędu 40-150 ms). Jest to cecha pożądana w układach selektywnych, gdzie współpracuje z innymi wyłącznikami różnicowymi. Dokładna wartość opóźnienia nie została podana w dostępnych danych.
