Wyłącznik różnicowo-prądowy IID 40A 30mA B-EV 4P, Acti 9 | A9Z51440 Schneider Electric

Opis i Kluczowe Cechy

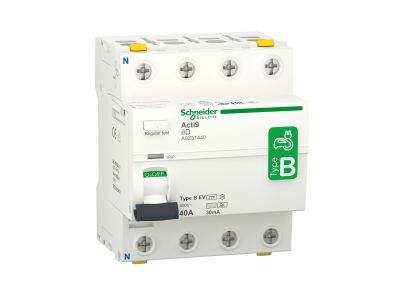

Wyłącznik różnicowo-prądowy IID o symbolu A9Z51440 z rodziny Acti 9 firmy Schneider Electric to modułowe zabezpieczenie 4P (czterobiegunowe) przeznaczone do ochrony obwodów zasilających pojazdy elektryczne. Jego prąd znamionowy 40 A i czułość 30 mA (typ B-EV) zapewniają skuteczną ochronę przed porażeniem prądem oraz zagrożeniem pożarowym w instalacjach z ładowarkami EV. Urządzenie montuje się na szynie DIN, zajmując 8 modułów (szerokość 72 mm).

• Prąd znamionowy In 40 A i czułość 30 mA (typ B-EV): Gwarantuje bezpieczną pracę w obwodach ładowania pojazdów elektrycznych, wykrywając zarówno prądy upływowe sinusoidalne, pulsujące, jak i stałe (DC), co jest kluczowe dla kompatybilności z nowoczesnymi prostownikami EV.
• Znamionowa zdolność zwarciowa Inc/Δc 10 kA: Zapewnia wysoką odporność na prądy zwarciowe, chroniąc instalację przed skutkami zwarć doziemnych.
• Wskaźnik Visitrip i Visisafe: Mechaniczny wskaźnik uszkodzenia (Visitrip) pozwala szybko zidentyfikować wyłączony element bez konieczności demontażu, a zielony pasek Visisafe sygnalizuje całkowite rozłączenie wszystkich biegunów, co zwiększa bezpieczeństwo podczas konserwacji.
• Kategoria nadnapięciowa IV i stopień zanieczyszczenia 3: Zapewnia odporność na przepięcia sieciowe oraz pracę w trudnych warunkach środowiskowych, typowych dla przemysłowych instalacji elektrycznych.
• Wytrzymałość elektryczna 15 000 cykli i mechaniczna 20 000 cykli: Wysoka trwałość gwarantuje długą żywotność urządzenia nawet w intensywnie eksploatowanych instalacjach.

Zgodność z Normami

Produkt spełnia wymagania norm IEC/EN 61008-2-1 (dotyczącej wyłączników różnicowoprądowych) oraz IEC/EN 62423 (specyficznej dla RCCB typu B do ładowania pojazdów elektrycznych). Posiada oznaczenie CE i jest zgodny z dyrektywami niskonapięciowymi i EMC.

Zastosowanie

Wyłącznik różnicowo-prądowy IID A9Z51440 dedykowany jest do ochrony obwodów, w których występują prądy stałe (DC) oraz prądy o wysokiej częstotliwości, charakterystyczne dla stacji ładowania pojazdów elektrycznych. Sprawdza się w instalacjach wymagających typu B-EV.

• Ochrona obwodów ładowania pojazdów elektrycznych (EV) w domowych i publicznych stacjach ładowania.
• Stanowiska ładowania w parkingach, garażach wielostanowiskowych oraz instalacjach przemysłowych.
• Automatyka budynkowa – zabezpieczenie obwodów sterowania i sygnalizacji, w których występują przetwornice DC.
• Instalacje wymagające selektywnej ochrony różnicowoprądowej z możliwością identyfikacji uszkodzonego obwodu dzięki wskaźnikowi Visitrip.

Wskazówki Montażowe

Przed montażem należy bezwzględnie odłączyć napięcie zasilające. Urządzenie montować na szynie DIN TH35 w rozdzielnicy. Podłączenie przewodów wykonać zgodnie z zaleceniami producenta, stosując odpowiednie momenty dokręcania. Przekrój przewodów dobrać do prądu znamionowego 40 A i obciążenia. Prace może wykonywać wyłącznie osoba z uprawnieniami SEP.

FAQ

• Co oznacza typ B-EV? Typ B-EV to wersja wyłącznika różnicowoprądowego przystosowana do wykrywania prądów upływowych stałych (DC) o dużym udarze, które mogą wystąpić w obwodach ładowania pojazdów elektrycznych z prostownikami. Zapewnia ochronę w całym zakresie prądów upływowych (AC, pulsujące, DC).
• Jaki jest stopień ochrony tego wyłącznika? W standardowych warunkach pracy w rozdzielnicy urządzenie ma stopień ochrony IP20. Po zabudowie w obudowie modułowej zgodnej z normą IEC/EN 60529 stopień ochrony wzrasta do IP40.
• Czy wyłącznik ma wskaźnik uszkodzenia? Tak, wyposażono go w mechaniczny wskaźnik Visitrip, który sygnalizuje uszkodzenie (zadziałanie) poprzez widoczny element na korpusie. Dodatkowo zielony pasek Visisafe informuje o całkowitym rozłączeniu wszystkich biegunów, co ułatwia bezpieczną konserwację.
