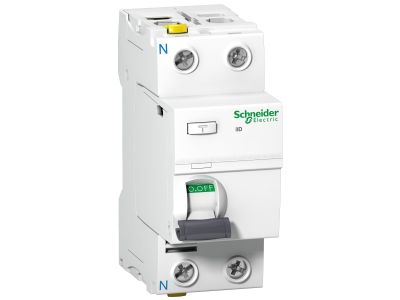

Wyłącznik różnicowo-prądowy IID 40A 100mA SI 2P, Acti 9 | A9Z32240 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy IID z gamy Acti 9, oznaczony symbolem A9Z32240, to dwubiegunowe urządzenie ochronne o prądzie znamionowym 40 A i czułości 100 mA typu A-SI. Przeznaczony do sieci prądu przemiennego (AC), zapewnia skuteczną ochronę przeciwporażeniową oraz odporność na przepięcia i zakłócenia w instalacjach wyposażonych w nowoczesne odbiorniki impulsowe.

• Prąd znamionowy 40 A: Pozwala na bezpieczną pracę w obwodach o znacznym obciążeniu, bez ryzyka przeciążenia i przegrzania styków.
• Czułość różnicowa 100 mA typu A-SI: Reaguje na prądy różnicowe sinusoidalne i tętniące, a dzięki charakterystyce SI zachowuje odporność na przepięcia i zakłócenia wysokoczęstotliwościowe – idealny do zasilaczy impulsowych, sterowników i układów PLC.
• 2 bieguny (2P): Rozłącza oba przewody fazowe w sieci jednofazowej, co zwiększa bezpieczeństwo podczas prac serwisowych i izolacji obwodu.
• Pozycja neutralna LEFT (lewa strona): Ułatwia logiczne i czytelne okablowanie w rozdzielnicy, szczególnie przy stosowaniu szyny zbiorczej.
• Kompaktowa budowa gamy Acti 9: Mała szerokość modułu (standard 2 moduły) oszczędza miejsce w rozdzielnicy i upraszcza montaż na szynie TH35.

Zgodność z Normami

Wyłącznik różnicowo-prądowy IID 40A 100mA typ A-SI został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada oznaczenie CE, co potwierdza jego zgodność z wymaganiami dyrektyw Unii Europejskiej. Urządzenie jest przystosowane do pracy w sieciach prądu przemiennego (AC) i spełnia wymagania dla wyłączników różnicowoprądowych stosowanych w instalacjach niskiego napięcia.

Zastosowanie

Wyłącznik IID typu A-SI znajduje zastosowanie wszędzie tam, gdzie wymagana jest wysoka ochrona przeciwporażeniowa przy jednoczesnej odporności na fałszywe zadziałania wywołane przez nowoczesne odbiorniki impulsowe. Sprawdza się zarówno w nowych, jak i modernizowanych instalacjach elektrycznych.

• Ochrona przeciwporażeniowa w domach jednorodzinnych, mieszkaniach i lokalach usługowych – szczególnie przy obwodach wyposażonych w zasilacze impulsowe, ładowarki, pompy ciepła.
• Sterowanie i automatyka budynkowa – zabezpieczenie obwodów styczników, przekaźników i układów PLC przed prądami różnicowymi.
• Instalacje biurowe i przemysłowe, gdzie występują odbiorniki generujące zakłócenia wysokoczęstotliwościowe (np. komputery, UPS, falowniki).
• Sygnalizacja i bezpieczeństwo – ochrona obwodów oświetleniowych i sygnalizacyjnych w systemach BMS.

Wskazówki Montażowe

Montaż wyłącznika różnicowo-prądowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicy o stopniu ochrony IP2X. Przekrój przewodów należy dobrać zgodnie z prądem znamionowym 40 A oraz warunkami obciążenia. Momenty dokręcania zacisków oraz zalecane długości odizolowania przewodów należy stosować zgodnie z dokumentacją techniczną producenta. Przed uruchomieniem sprawdzić poprawność podłączenia przewodu neutralnego (lewa strona) oraz fazy.

FAQ

• Czy wyłącznik IID 40A 100mA typ A-SI nadaje się do ochrony obwodów z falownikami? Tak, typ A-SI jest zaprojektowany z myślą o instalacjach z urządzeniami generującymi zakłócenia wysokoczęstotliwościowe, w tym falownikami i zasilaczami impulsowymi. Charakterystyka Si zapewnia odporność na przepięcia, które mogłyby powodować zbędne wyłączenia w standardowych wyłącznikach typu A.
• Jaki jest stopień ochrony IP tego wyłącznika? W danych producenta nie podano konkretnego stopnia IP. W przypadku aparatury modułowej montowanej w rozdzielnicy standardem jest ochrona IP20 (brak ochrony przed wilgocią), a w warunkach zabudowy – wyższy stopień zapewniony przez obudowę rozdzielnicy.
• Czy wyłącznik wymaga dodatkowego zabezpieczenia nadprądowego? Wyłącznik różnicowo-prądowy typu IID nie posiada zabezpieczenia nadprądowego – w obwodzie musi być zainstalowany nadrzędny wyłącznik nadprądowy (MCB) lub bezpiecznik o prądzie dobranym do kabla i odbiorników.
