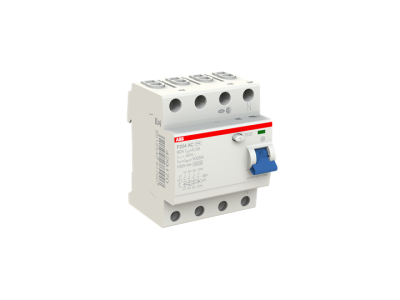

Wyłącznik różnicowo-prądowy F204 AC-80/0,3 STANDARD, 4P 80A 300mA AC, pro M compact | 2CSF204001R3800 ABB

Alternatywny kod produktu: 2CSF204001R3800

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy ABB z serii F204 (typ F200) to 4-biegunowe urządzenie ochronne o prądzie znamionowym 80 A i prądzie różnicowym 300 mA, przystosowane do prądu przemiennego (typ AC). Zapewnia skuteczną ochronę ludzi i instalacji przed skutkami zwarć doziemnych, co czyni go niezawodnym wyborem w standardowych instalacjach elektrycznych.

• Prąd znamionowy 80 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, redukując ryzyko przeciążenia i przegrzania.
• Prąd różnicowy 300 mA (typ AC): Wykrywa prądy upływowe o charakterze sinusoidalnym, zapewniając ochronę przeciwporażeniową w sieciach prądu przemiennego.
• Konstrukcja 4-biegunowa (4P): Chroni wszystkie trzy fazy oraz przewód neutralny, odpowiednia do trójfazowych instalacji odbiorczych.
• Seria F200 (F204): Sprawdzona konstrukcja ABB, gwarantująca niezawodność i długą żywotność w standardowych aplikacjach.
• Typ AC – wykrywanie prądów przemiennych: Szeroko stosowany w instalacjach domowych i przemysłowych, gdzie odbiorniki nie generują składowych pulsujących.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących wyłączników różnicowoprądowych (RCD) oraz posiada certyfikat CE. Został zaprojektowany zgodnie z obowiązującymi standardami bezpieczeństwa elektrycznego, co potwierdza jego przydatność w instalacjach zgodnych z przepisami.

Zastosowanie

Wyłącznik różnicowo-prądowy F204 AC (80 A / 300 mA) znajduje zastosowanie w instalacjach wymagających ochrony przed porażeniem prądem elektrycznym, szczególnie w obwodach zasilających odbiorniki prądu przemiennego bez elementów elektronicznych.

• Ochrona w domowych rozdzielnicach – zabezpieczenie obwodów gniazd, oświetlenia, urządzeń AGD.
• Instalacje przemysłowe – ochrona linii trójfazowych z silnikami, grzejnikami i innymi odbiornikami czysto rezystancyjnymi lub indukcyjnymi.
• Obiekty użyteczności publicznej – zgodność z wymogami ochrony przeciwporażeniowej w budynkach mieszkalnych i biurowych.
• Zastosowania wymagające selektywności – prąd różnicowy 300 mA umożliwia stosowanie jako ochrona przeciwpożarowa lub zabezpieczenie główne w rozdzielnicy.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilające. Przekrój przewodów należy dobrać do prądu znamionowego 80 A. Moment dokręcania zacisków – zgodnie z dokumentacją producenta. Należy pamiętać o zachowaniu właściwych odstępów izolacyjnych i przewietrzania.

FAQ

• Jaki jest tryb działania wyłącznika różnicowoprądowego F204 AC? Wyłącznik reaguje na prądy upływowe o charakterze przemiennym (sinusoidalnym). Jest to typ AC – wykrywa tylko prądy różnicowe AC, nie reaguje na prądy pulsujące DC.
• Czy wyłącznik posiada podświetlenie lub sygnalizację zadziałania? Produkt nie został wyposażony w podświetlenie. Zadziałanie sygnalizowane jest mechanicznym wskaźnikiem na obudowie.
• Jaki jest stopień ochrony IP? Dla wyłączników różnicowoprądowych montowanych w rozdzielnicy standardowy stopień ochrony wynosi IP20 (ochrona przed ciałami stałymi o średnicy >12,5 mm). Dokładny stopień ochrony w konkretnej aplikacji zależy od użytej obudowy.
