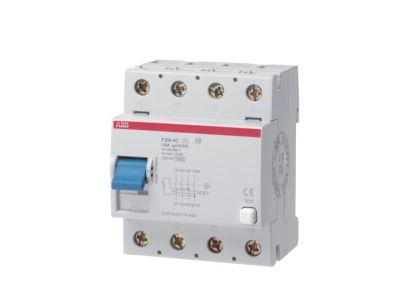

Wyłącznik różnicowo-prądowy F204 AC-125/0,1 STANDARD, pro M compact | 2CSF204001R2950 ABB

Alternatywny kod produktu: 2CSF204001R2950

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy F204 AC-125/0,1 STANDARD (symbol 2CSF204001R2950) to kluczowy element zabezpieczający instalacje elektryczne przed zwarciem doziemnym i pożarem. Przeznaczony do montażu w rozdzielnicach niskiego napięcia, chroni ludzi oraz urządzenia przed skutkami upływu prądu. Charakteryzuje się bezzwłocznym działaniem przy zwarciu doziemnym o czułości 0,1A, co zapewnia wysoki poziom bezpieczeństwa.

• Czułość 0,1A: Natychmiastowe wyłączenie przy wykryciu upływu prądu o wartości 0,1A – minimalizuje ryzyko porażenia prądem i uszkodzeń instalacji.
• Prąd znamionowy 125A: Zapewnia ochronę obwodów o maksymalnym obciążeniu prądowym 125A, odpowiedni dla rozdzielnic domowych i przemysłowych.
• Typ AC: Przeznaczony do ochrony przed zwarciem doziemnym w obwodach prądu przemiennego – standardowe rozwiązanie w instalacjach jednofazowych.
• Bezzwłoczne działanie: Szybka reakcja na zwarcia doziemne eliminuje ryzyko pożaru i uszkodzenia podłączonych urządzeń.
• Konstrukcja modułowa: Montaż na szynie DIN o szerokości 18 mm – kompatybilny z większością rozdzielnic elektrycznych.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 61008-1 oraz dyrektyw unijnych, posiadając deklarację zgodności CE. Został zaprojektowany zgodnie z międzynarodowymi standardami bezpieczeństwa elektrycznego.

Zastosowanie

Wyłącznik różnicowo-prądowy F204 AC-125/0,1 STANDARD znajduje zastosowanie w instalacjach elektrycznych wymagających wysokiego poziomu ochrony przeciwporażeniowej i przeciwpożarowej.

• Instalacje domowe i mieszkaniowe – zabezpieczenie gniazd, obwodów oświetleniowych i sprzętu AGD.
• Obwody gniazdowe w pomieszczeniach suchych i wilgotnych (np. łazienki, kuchnie) – ochrona przed zwarciem doziemnym.
• Małe instalacje przemysłowe i rzemieślnicze – zabezpieczenie maszyn i urządzeń o obciążeniu do 125A.
• Modernizacja istniejących rozdzielnic – wymiana przestarzałych wyłączników na nowoczesne, kompaktowe rozwiązania.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowanego elektryka z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Wyłącznik należy zamontować na szynie DIN w rozdzielnicy, zachowując odpowiednią kolejność podłączenia przewodów zgodnie z oznaczeniami L (faza) i N (neutralny). Po montażu należy przeprowadzić próbę działania przyciskiem TEST – wyłącznik powinien natychmiast zadziałać, odcinając zasilanie. Regularna kontrola działania (co 6 miesięcy) jest zalecana w celu utrzymania pełnej sprawności ochronnej.

FAQ

• Jaki jest typ wyłącznika różnicowo-prądowego? Typ AC – przeznaczony do ochrony przed zwarciem doziemnym w obwodach prądu przemiennego. Nie stosować w obwodach z prądem stałym lub mieszanym.
• Jaką czułość ma wyłącznik? Czułość 0,1A – reaguje na upływ prądu o wartości 0,1A, zapewniając wysoki poziom ochrony przeciwporażeniowej.
• Czy wyłącznik nadaje się do montażu w istniejącej rozdzielnicy? Tak – konstrukcja modułowa o szerokości 18 mm pozwala na instalację w standardowych rozdzielnicach niskiego napięcia. Przed montażem należy upewnić się, że prąd znamionowy obwodu nie przekracza 125A.
