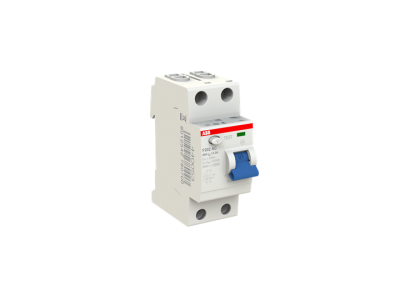

Wyłącznik różnicowo-prądowy F202 AC-40/0,3 STANDARD, 2P 40A 300mA AC, pro M compact | 2CSF202001R3400 ABB

Alternatywny kod produktu: 2CSF202001R3400

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy F202 AC-40/0,3 STANDARD z serii pro M compact firmy ABB to dwubiegunowe urządzenie ochronne o prądzie znamionowym 40 A i czułości 300 mA typu AC. Przeznaczony do montażu w rozdzielnicach modułowych, zapewnia niezawodną ochronę przed skutkami prądów zwarciowych do ziemi w instalacjach domowych i podobnych.

• Prąd znamionowy 40 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, np. w instalacjach zasilających gniazda wtyczkowe czy obwody grzewcze.
• Czułość różnicowa 300 mA (typ AC): Skutecznie wykrywa prądy upływowe o przebiegu sinusoidalnym, chroniąc przed ryzykiem pożaru i uszkodzenia izolacji w standardowych instalacjach.
• Konstrukcja 2-biegunowa (2P): Rozłącza jednocześnie fazę i przewód neutralny, zapewniając pełne odcięcie zasilania w przypadku wystąpienia zwarcia doziemnego.
• Seria pro M compact: Kompaktowa obudowa ułatwia montaż w rozdzielnicach modułowych na szynie TH35, oszczędzając miejsce w szafie elektrycznej.
• Zgodność z normami i certyfikat CE: Produkt spełnia wymogi bezpieczeństwa obowiązujące na rynku europejskim, gwarantując niezawodność w codziennej eksploatacji.

Zgodność z Normami

Wyłącznik różnicowo-prądowy F202 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE, co potwierdza jego bezpieczeństwo i jakość wykonania. Produkt należy do serii F200, która zapewnia ochronę ludzi i instalacji przed prądem zwarciowym do ziemi.

Zastosowanie

Wyłącznik F202 AC-40/0,3 STANDARD znajduje zastosowanie w instalacjach elektrycznych budynków mieszkalnych oraz obiektów komercyjnych o podstawowych wymaganiach ochrony przeciwporażeniowej i przeciwpożarowej.

• Ochrona obwodów gniazd wtyczkowych i oświetleniowych w domach jednorodzinnych i mieszkaniach.
• Zabezpieczenie obwodów grzewczych, bojlerów, pomp i innych urządzeń o stałym obciążeniu.
• Instalacje w budynkach użyteczności publicznej, gdzie wymagana jest podstawowa ochrona przed prądami upływowymi.
• Jako element zabezpieczenia różnicowego w rozdzielnicach głównych i podrozdzielnicach.

Wskazówki Montażowe

Montaż wyłącznika może być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicy modułowej. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania. Przekrój przewodów należy dobrać do prądu znamionowego 40 A, a moment dokręcania zacisków powinien być zgodny z danymi podanymi w instrukcji dołączonej do produktu.

FAQ

• Jaka jest czułość różnicowa wyłącznika F202? Wyłącznik posiada czułość 300 mA typu AC, co oznacza, że reaguje na prądy upływowe o przebiegu sinusoidalnym. Jest to standardowa wartość stosowana w ochronie przeciwpożarowej i podstawowej ochronie przed zwarciami doziemnymi.
• Czy wyłącznik nadaje się do ochrony przeciwporażeniowej? Zgodnie z danymi producenta seria F200 zapewnia ochronę ludzi i instalacji przed prądem zwarciowym do ziemi. Należy jednak pamiętać, że przy czułości 300 mA nie zapewnia ona dodatkowej ochrony (wymagającej 30 mA) – w zastosowaniach wymagających ochrony bezpośredniej należy stosować wyłączniki o niższej czułości.
• Jaki jest stopień ochrony (IP) wyłącznika? Wyłącznik jest urządzeniem modułowym przeznaczonym do montażu w rozdzielnicy. Dla aparatury modułowej standardowo przyjmuje się stopień ochrony IP20 w obudowie zamkniętej. Dokładne dane znajdują się w dokumentacji technicznej produktu.
