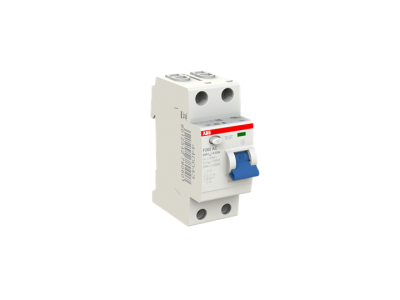

Wyłącznik różnicowo-prądowy F202 AC-25/0,3 STANDARD, 2P 25A 300mA AC, pro M compact | 2CSF202001R3250 ABB

Alternatywny kod produktu: 2CSF202001R3250

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy ABB F202 AC-25/0,3 STANDARD (symbol 2CSF202001R3250) to 2-biegunowe urządzenie ochronne o prądzie znamionowym 25 A i prądzie różnicowym 300 mA typu AC. Zapewnia skuteczną ochronę ludzi i instalacji przed skutkami prądów zwarciowych doziemnych w obwodach prądu przemiennego. Przeznaczony do montażu na szynie TH35 w rozdzielnicach – kompaktowa budowa serii pro M compact ułatwia instalację.

• Prąd znamionowy 25 A: Umożliwia stosowanie w obwodach o znacznym obciążeniu, np. w instalacjach domowych i biurowych, bez ryzyka przeciążenia.
• Prąd różnicowy 300 mA typu AC: Zapewnia ochronę przed porażeniem w przypadku pojawienia się prądu upływowego o charakterze sinusoidalnie zmiennym – odpowiedni do obwodów ogólnego przeznaczenia.
• 2 bieguny (2P): Chroni oba przewody robocze (L i N) w instalacji jednofazowej, odłączając je w razie zwarcia doziemnego.
• Konstrukcja bezzwłoczna (STANDARD): Szybkie zadziałanie wyłącznika (brak zwłoki czasowej) minimalizuje czas przepływu prądu różnicowego, zwiększając bezpieczeństwo.
• Seria F200 pro M compact: Kompaktowe wymiary, łatwy montaż na szynie DIN, zgodność z charakterystyką wyłączników nadprądowych w rozdzielnicach.

Zgodność z Normami

Wyłącznik różnicowo-prądowy ABB F202 spełnia wymagania norm międzynarodowych i europejskich dotyczących urządzeń ochronnych różnicowoprądowych (RCD). Posiada certyfikat CE i jest zgodny z dyrektywami niskonapięciowymi. Montaż i użytkowanie zgodne z obowiązującymi przepisami.

Zastosowanie

Wyłącznik różnicowo-prądowy F202 AC-25/0,3 znajduje zastosowanie w instalacjach elektrycznych niskiego napięcia, szczególnie w obwodach, gdzie wymagana jest ochrona dodatkowa przed porażeniem prądem elektrycznym.

• Ochrona obwodów gniazd wtyczkowych w budynkach mieszkalnych, biurach i obiektach użyteczności publicznej.
• Zabezpieczenie obwodów oświetleniowych i zasilania odbiorników ogólnego przeznaczenia (pralki, lodówki, komputery).
• Instalacje tymczasowe na budowach, gdzie wymagana jest ochrona przed zwarciem doziemnym.
• Jako element rozdzielnic głównych i podrozdzielnic w instalacjach jednofazowych.

Wskazówki Montażowe

Montaż wyłącznika różnicowo-prądowego powinien być wykonany wyłącznie przez wykwalifikowanego elektryka z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy o stopniu ochrony co najmniej IP2X. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową (dla 25 A zalecany min. 4 mm² Cu). Momenty dokręcania zacisków zgodne z dokumentacją producenta.

FAQ

• Czy wyłącznik F202 AC-25/0,3 nadaje się do ochrony przed porażeniem w obwodach z urządzeniami elektronicznymi? Wyłącznik typu AC reaguje na prądy upływowe sinusoidalne. W obwodach z prostownikami, falownikami czy zasilaczami impulsowymi mogą występować prądy upływowe o przebiegu nie sinusoidalnym – w takich przypadkach zaleca się stosowanie wyłączników typu A lub F.
• Jaki jest stopień ochrony tego wyłącznika? Typowy stopień ochrony dla aparatury modułowej montowanej w rozdzielnicy to IP20 (ochrona przed ciałami stałymi >12 mm). Po zamontowaniu w rozdzielnicy o odpowiedniej szczelności uzyskuje się wyższy stopień ochrony dla całej instalacji.
• Czy wyłącznik ma zwłokę czasową? Nie, jest to wersja STANDARD (bezzwłoczna). Zadziałanie następuje natychmiast po przekroczeniu progu prądu różnicowego, co zapewnia szybką ochronę.
