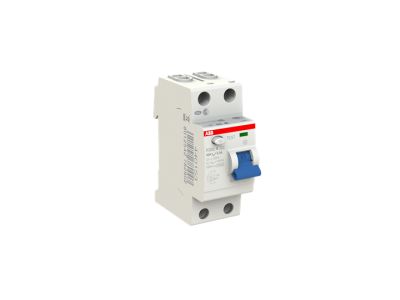

Wyłącznik różnicowo-prądowy F202 A-40/0,3 STANDARD, 2P 40A30mA A, pro M compact | 2CSF202101R3400 ABB

Alternatywny kod produktu: 2CSF202101R3400

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy F202 A-40/0,3 STANDARD (symbol 2CSF202101R3400) z serii pro M compact to kluczowy element zabezpieczający instalacje elektryczne przed skutkami zwarć doziemnych i prądów upływowych. Przeznaczony do ochrony osób i mienia, wyposażony w wyzwalacz elektromagnetyczny i termiczny zapewnia szybkie odłączenie zasilania w sytuacji zagrożenia.

• Typ A (czułość 30mA): Wykrywa zarówno prądy przemienne (AC), jak i pulsujące prądy stałe (DC), chroniąc przed porażeniem przez urządzenia z prostownikami (np. pralki, zmywarki).
• Prąd znamionowy 40A: Możliwość pracy ciągłej przy obciążeniu do 40A, co pozwala na ochronę typowych obwodów gniazdkowych i oświetleniowych w budynkach mieszkalnych.
• 2P (2-biegunowy): Przeznaczony do instalacji jednofazowych, zabezpieczający zarówno fazę, jak i neutralny przewód.
• Seria pro M compact: Kompaktowa budowa ułatwia montaż w rozdzielnicach modułowych – oszczędza miejsce bez utraty funkcjonalności.
• Bezzwłoczne działanie: Natychmiastowe wyłączenie w przypadku wykrycia prądu upływowego powyżej 30mA, minimalizujące ryzyko porażenia prądem.

Zgodność z Normami

Wyłącznik spełnia wymogi normy PN-EN 61008-1 oraz dyrektywy niskonapięciowej LVD 2014/35/UE. Został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa przeciwporażeniowego i ochrony przeciwpożarowej. Posiada oznaczenie CE.

Zastosowanie

Wyłącznik różnicowoprądowy F202 A-40/0,3 STANDARD znajduje zastosowanie w instalacjach elektrycznych niskiego napięcia, gdzie wymagana jest ochrona przeciwporażeniowa i przeciwzwarciowa.

• Ochrona obwodów gniazdkowych w budynkach mieszkalnych, biurowych i użyteczności publicznej.
• Zabezpieczenie linii zasilających urządzenia AGD (pralki, zmywarki, lodówki) z wbudowanymi prostownikami.
• Instalacje oświetleniowe w pomieszczeniach mokrych (łazienki, kuchnie, garaże).
• Dodatkowa ochrona w obwodach zasilających pompy, ogrzewanie podłogowe lub systemy alarmowe.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy odłączyć napięcie w chronionym obwodzie. Wyłącznik montować na szynie DIN w rozdzielnicy, przestrzegając kierunku przepływu prądu (oznaczonego na urządzeniu). Po montażu należy przeprowadzić test działania przyciskiem TEST – wyzwolenie powinno nastąpić natychmiast. Regularnie sprawdzać stan mechanizmu blokującego i zacisków przewodowych, dokręcając je z odpowiednim momentem (zgodnie z dokumentacją producenta).

FAQ

• Czy wyłącznik F202 chroni przed zwarciem? Tak – wyposażony jest w wyzwalacz elektromagnetyczny reagujący na zwarcia, co chroni instalację przed uszkodzeniami termicznymi.
• Jak często należy przeprowadzać test przyciskiem TEST? Zaleca się sprawdzanie działania wyłącznika co 6 miesięcy, aby potwierdzić jego poprawną pracę. W przypadku niezadziałania należy wymienić urządzenie.
• Czy wyłącznik nadaje się do instalacji trójfazowych? Nie – model 2P przeznaczony jest wyłącznie do instalacji jednofazowych. Do ochrony obwodów trójfazowych należy stosować wyłączniki 4-biegunowe.
