Wyłącznik różnicowo-prądowy DS201 AC-B20/0,03 2P 20A z blokiem nadmiarowym | 2CSR255080R1205 ABB

Alternatywny kod produktu: 2CSR255080R1205

Opis i Kluczowe Cechy

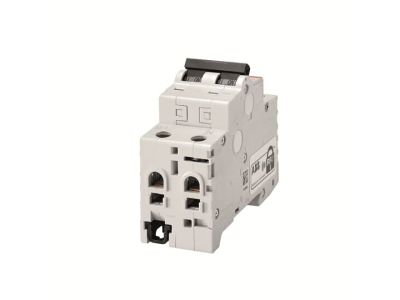

Wyłącznik różnicowo-prądowy DS201 AC-B20/0,03 (2P, 20A, symbol 2CSR255080R1205) z blokiem nadmiarowym to zaawansowane zabezpieczenie obwodów jednofazowych przed prądami upływowymi, zwarciowymi i przeciążeniowymi. Chroni instalację i użytkowników przed zagrożeniami wynikającymi z zwarć doziemnych oraz przeciążeń. Wyłącznik posiada szerokość 2 modułów, co umożliwia jego montaż w standardowych rozdzielnicach modułowych.

• Zabezpieczenie AC-B20/0,03: Wykrywa i reaguje na sinusoidalne przemienne prądy upływowe o charakterystyce A, zapewniając ochronę przed porażeniem prądem o wartości 30 mA.
• Blok nadmiarowy 20A: Ochrona przed prądami zwarciowymi i przeciążeniowymi – natychmiastowe wyłączenie w przypadku przekroczenia maksymalnego prądu roboczego.
• 2-biegunowa konstrukcja (2P): Zapewnia odłączanie zarówno fazy, jak i neutralnego w obwodzie, co ułatwia lokalizację awarii i zwiększa bezpieczeństwo serwisowe.
• Szerokość 2 modułów: Kompatybilny z standardowymi szynami DIN w rozdzielnicach, oszczędza miejsce i ułatwia montaż w systemach modułowych.
• Seria DS201: Sprawdzona konstrukcja dedykowana do ochrony obwodów użytkowników końcowych w instalacjach jednofazowych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm europejskich dotyczących bezpieczeństwa instalacji elektrycznych. Został zaprojektowany zgodnie z normami PN-EN 61008-1 (wyłączniki różnicowoprądowe) i PN-EN 60898-1 (wyłączniki nadprądowe). Posiada deklarację zgodności CE oraz jest zgodny z dyrektywami unijnymi.

Zastosowanie

Wyłącznik różnicowo-prądowy DS201 AC-B20/0,03 z blokiem nadmiarowym stanowi kluczowy element w nowoczesnych instalacjach elektrycznych, gdzie wymagane jest kompleksowe zabezpieczenie przeciwporażeniowe oraz ochrona przed zwarciami i przeciążeniami.

• Instalacje mieszkaniowe i biurowe – ochrona obwodów gniazd wtykowych, oświetlenia i urządzeń AGD.
• Obwody jednofazowe w budynkach użyteczności publicznej (szkoły, szpitale, hotele).
• Ochrona punktów zasilania w warsztatach, garażach i magazynach.
• Instalacje zasilania urządzeń o wysokim ryzyku porażenia (np. pralki, zmywarki, narzędzia elektryczne w wilgotnym środowisku).

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem wszelkich środków bezpieczeństwa. Przed rozpoczęciem prac należy odłączyć napięcie w całej rozdzielnicy. Wyłącznik montować na standardowej szynie DIN (szerokość 2 modułów), podłączając fazę i przewód neutralny zgodnie ze schematem na obudowie. Należy upewnić się, że prąd znamionowy wyłącznika (20A) jest zgodny z obwodem, który ma chronić. Po montażu przeprowadzić test działania przyciskiem TEST – wyłącznik powinien natychmiast odłączyć obwód.

FAQ

• Czy wyłącznik DS201 chroni przed porażeniem prądem stałym? Nie – charakterystyka AC-B20/0,03 wykrywa wyłącznie sinusoidalne prądy upływowe przemienne. Do ochrony przed prądami stałymi (np. w instalacjach z falownikami) niezbędny jest wyłącznik typu B.
• Jak często należy przeprowadzać test działania wyłącznika? Zaleca się przeprowadzanie testu przyciskiem TEST co najmniej raz w miesiącu, aby potwierdzić poprawność działania mechanizmu wyzwalającego.
• Czy wyłącznik można stosować w obwodach 3-fazowych? Nie – wyłącznik DS201 przeznaczony jest wyłącznie do obwodów jednofazowych. Do ochrony obwodów trójfazowych wymagane jest zastosowanie odpowiednich wyłączników 4-biegunowych.
