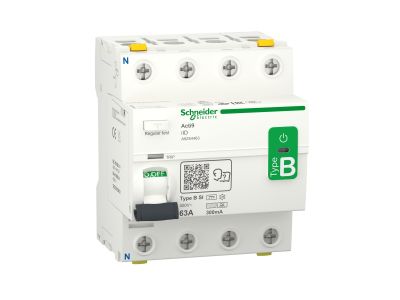

Wyłącznik różnicowo-prądowy Acti 9 IID 63A 300MA B-SI 4P | A9Z64463 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy Acti 9 IID firmy Schneider Electric (symbol A9Z64463) to 4-biegunowe urządzenie ochronne o prądzie znamionowym 63 A i prądzie różnicowym 300 mA, typu B-SI (selektywny). Zaprojektowany do instalacji trójfazowych, gwarantuje niezawodną ochronę przeciwporażeniową przy jednoczesnej selektywności działania, co minimalizuje ryzyko niepotrzebnych wyłączeń w rozdzielnicach głównych.

• Prąd znamionowy 63 A: Umożliwia bezpieczną pracę w obwodach o dużym obciążeniu, zapewniając odpowiednią rezerwę mocy bez ryzyka przeciążenia styków.
• Prąd różnicowy 300 mA: Odpowiedni do zastosowań wymagających selektywności – ogranicza wyłączenia tylko do uszkodzonego obwodu, zwiększając ciągłość zasilania w pozostałych częściach instalacji.
• Typ B-SI (selektywny): Opóźnione wyzwalanie zapobiega przypadkowym zadziałaniom przy przepięciach lub prądach zwarciowych, co jest kluczowe w rozdzielnicach głównych.
• 4 bieguny (4P): Ochrona wszystkich przewodów w sieci trójfazowej z przewodem neutralnym – kompleksowe zabezpieczenie przed porażeniem i pożarem w instalacjach trójfazowych.
• Symbol A9Z64463: Łatwa identyfikacja i zgodność z systemem Acti 9 – pełna kompatybilność z akcesoriami oraz rozdzielnicami Schneider Electric.

Zgodność z Normami

Wyłącznik różnicowo-prądowy Acti 9 IID został zaprojektowany zgodnie z obowiązującymi europejskimi normami oraz posiada certyfikat CE, co potwierdza jego bezpieczeństwo i jakość w ochronie instalacji elektrycznych.

Zastosowanie

Urządzenie dedykowane do ochrony przeciwporażeniowej i selektywnej w obwodach trójfazowych. Sprawdza się w obiektach wymagających wysokiej ciągłości zasilania.

• Ochrona rozdzielnic głównych w budynkach przemysłowych i komercyjnych.
• Selektywne zabezpieczenie przed wyłączeniami w instalacjach wieloobwodowych.
• Współpraca z wyłącznikami nadprądowymi w systemach rozdzielczych typu Acti 9.
• Zastosowanie w obwodach, gdzie wymagana jest ochrona przed pożarem (prąd różnicowy 300 mA).

Wskazówki Montażowe

Montaż i konserwacja muszą być wykonywane wyłącznie przez osoby z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przekrój przewodów dobierz do prądu znamionowego 63 A zgodnie z obowiązującymi przepisami. Moment dokręcania zacisków stosuj według dokumentacji producenta. Nie używaj uszkodzonego wyłącznika – w razie wątpliwości skontaktuj się z serwisem.

FAQ

• Jaki jest prąd różnicowy tego wyłącznika? Prąd różnicowy wynosi 300 mA – przeznaczony do selektywnej ochrony przeciwporażeniowej i przeciwpożarowej.
• Czy wyłącznik jest selektywny? Tak, typ B-SI oznacza selektywny z opóźnieniem czasowym, co zapobiega wyłączeniom przy przepięciach i umożliwia zachowanie ciągłości zasilania w nieuszkodzonych obwodach.
• Ile biegunów posiada to urządzenie? Jest to wyłącznik 4-biegunowy (4P), chroniący wszystkie przewody w instalacji trójfazowej z przewodem neutralnym.
