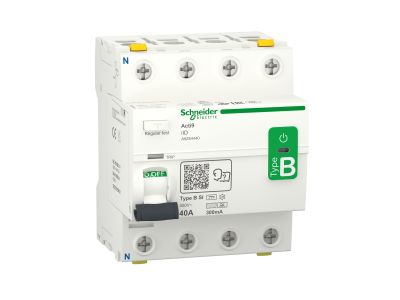

Wyłącznik różnicowo-prądowy Acti 9 IID 40A 300MA B-SI 4P | A9Z64440 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy Acti 9 IID firmy Schneider Electric to modułowe urządzenie 4-biegunowe o prądzie znamionowym 40 A i czułości 300 mA typu B-SI. Zapewnia skuteczną ochronę przed porażeniem prądem elektrycznym poprzez kontakt pośredni, a także odłącza obwód w przypadku zwarcia doziemnego. Szerokość modułu wynosi 8 jednostek (72 mm), co ułatwia zabudowę w rozdzielnicach. Dzięki znamionowemu napięciu roboczemu 400 V AC nadaje się do instalacji trójfazowych.

• Prąd znamionowy 40 A: Umożliwia bezpieczne zasilanie obwodów o znacznym obciążeniu, minimalizując ryzyko przegrzania.
• Czułość 300 mA typ B-SI: Wykrywa prądy upływowe również o składowej stałej, zapewniając ochronę w instalacjach z przekształtnikami elektroniki mocy; charakterystyka SI (super immunizowany) redukuje ryzyko zbędnych wyłączeń.
• Znamionowa zdolność wyłączania i tworzenia zwarć 1500 A: Gwarantuje bezpieczne przerwanie obwodu przy zwarciu doziemnym.
• Warunkowy znamionowy prąd zwarciowy 10 kA: Odpowiedni do pracy w sieciach o podwyższonej mocy zwarciowej.
• Wskaźniki Visitrip i Visisafe: Visitrip wskazuje uszkodzone urządzenie, a zielony pasek Visisafe potwierdza całkowite otwarcie wszystkich biegunów – skracają czas diagnostyki i zwiększają bezpieczeństwo konserwacji.

Zgodność z Normami

Wyłącznik Acti 9 IID spełnia wymagania norm IEC/EN 61008-2-1 oraz IEC/EN 62423. Posiada certyfikat CCC. Stopień ochrony IP20 (IP40 w obudowie modułowej) zgodnie z IEC 60529. Kategoria nadnapięciowa IV oraz stopień zanieczyszczenia 3 potwierdzają jego przydatność do pracy w typowych warunkach przemysłowych.

Zastosowanie

Wyłącznik różnicowo-prądowy Acti 9 IID znajduje zastosowanie w instalacjach wymagających niezawodnej ochrony przeciwporażeniowej oraz selektywności zadziałania.

• Ochrona przed porażeniem prądem elektrycznym w obwodach gniazd wtyczkowych i odbiorników stałych.
• Odłączanie obwodów przy zwarciu doziemnym w rozdzielnicach głównych i podrozdzielnicach.
• Stosowanie w instalacjach z przekształtnikami, falownikami i innymi urządzeniami generującymi prądy upływowe o składowej stałej (dzięki typowi B-SI).
• Zabezpieczenie ciągłości zasilania w systemach automatyki budynkowej, gdzie wymagana jest selektywność wyłączeń.

Wskazówki Montażowe

Montaż wyłącznika różnicowo-prądowego powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do montażu na szynie DIN TH35. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Przekrój przewodów należy dobrać do prądu znamionowego 40 A oraz warunków zwarciowych (10 kA). Moment dokręcania zacisków zgodnie z dokumentacją producenta. Po montażu zaleca się sprawdzenie działania za pomocą przycisku testowego.

FAQ

• Czy wyłącznik posiada podświetlenie lub wskaźnik LED? Nie ma informacji o podświetleniu. Urządzenie wyposażone jest w mechaniczne wskaźniki Visitrip (czerwony/pomarańczowy) oraz zielony pasek Visisafe potwierdzający rozłączenie biegunów.
• Jaki jest stopień ochrony IP? Stopień ochrony wynosi IP20 (w obudowie modułowej IP40) zgodnie z normą IEC 60529.
• Jaki jest tryb pracy styku w tym wyłączniku? Jest to wyłącznik różnicowo-prądowy (RCCB) – nie posiada styków pomocniczych; jego zadaniem jest wykrywanie prądu różnicowego i mechaniczne rozłączanie wszystkich biegunów przy przekroczeniu progu 300 mA.
