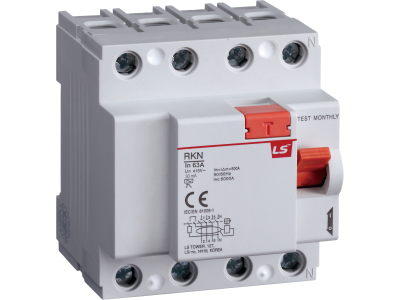

Wyłącznik różnicowo-prądowy 4P, 63A, 30mA | RKN 4P 63A 30MA Aniro

Alternatywny kod produktu: 06240022R0

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy RKN 4P 63A 30mA to urządzenie zabezpieczające przeznaczone do montażu na szynie TH35 w rozdzielnicach. Dzięki prądowi znamionowemu 63A zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, a czułość różnicowa 30mA gwarantuje skuteczną ochronę przeciwporażeniową. Wersja 4-biegunowa (4P) umożliwia stosowanie w instalacjach trójfazowych z przewodem neutralnym.

• Prąd znamionowy 63 A: umożliwia obciążenie obwodów o dużym zapotrzebowaniu mocy bez ryzyka przeciążenia wyłącznika.
• Prąd różnicowy 30 mA: zapewnia ochronę przeciwporażeniową przy bezpośrednim dotyku części czynnych, zgodnie z wymaganiami dla instalacji niskiego napięcia.
• 4 bieguny (4P): dedykowany do układów trójfazowych z przewodem neutralnym, umożliwia kompletną kontrolę wszystkich przewodów roboczych.
• Montaż na szynę TH35 (DIN): szybka i pewna instalacja w standardowych rozdzielnicach modułowych.
• Wykonanie modułowe: kompaktowa obudowa ułatwia planowanie rozdzielnicy i oszczędza miejsce w szafie.

Zgodność z Normami

Wyłącznik różnicowo-prądowy RKN 4P 63A 30mA jest zgodny z obowiązującymi normami europejskimi (DIN VDE) oraz posiada certyfikat CE, co potwierdza jego bezpieczeństwo użytkowania i dopuszczenie do obrotu na terenie Unii Europejskiej.

Zastosowanie

Urządzenie przeznaczone jest do ochrony przeciwporażeniowej w instalacjach elektrycznych prądu przemiennego. Sprawdza się w obiektach mieszkalnych, biurowych oraz przemysłowych, gdzie wymagana jest niezawodna detekcja prądów upływowych.

• Ochrona przeciwporażeniowa w rozdzielnicach głównych i podrozdzielnicach w obwodach trójfazowych z przewodem neutralnym.
• Zabezpieczenie obwodów gniazd wtyczkowych, oświetlenia oraz urządzeń stacjonarnych w budynkach użyteczności publicznej.
• Stosowanie w instalacjach wymagających wyższego poziomu bezpieczeństwa, np. w pomieszczeniach wilgotnych lub zewnętrznych (w obudowie o odpowiednim IP).
• Element systemów automatyki budynkowej i rozdzielnic przemysłowych tam, gdzie wymagane jest odcięcie napięcia przy przekroczeniu dopuszczalnego prądu różnicowego.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy urządzeniu mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed przystąpieniem do instalacji bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest bezpieczny.

Wyłącznik przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przekrój przyłączanych przewodów należy dobrać do prądu znamionowego (63 A) i obciążalności długotrwałej. Momenty dokręcania śrub zaciskowych stosuj zgodnie z danymi producenta podanymi na opakowaniu lub w karcie katalogowej.

FAQ

• Jaki stopień ochrony (IP) ma ten wyłącznik różnicowo-prądowy? W danych producenta nie podano konkretnego stopnia IP. W standardowej aparaturze modułowej montowanej wewnątrz rozdzielnic przyjmuje się zazwyczaj IP20 – oznacza to ochronę przed dotykiem palcem i ciałami stałymi o średnicy powyżej 12,5 mm. Do stosowania w miejscach narażonych na wilgoć lub pył zalecamy zabudowę w szczelnej obudowie o odpowiedniej klasie.
• Czy wyłącznik jest wrażliwy na przepięcia? RKN 4P 63A 30mA jako wyłącznik różnicowo-prądowy reaguje na niesymetrię prądu w obwodzie (prądy upływowe). Przepięcia mogą zakłócić jego pracę – zaleca się stosowanie dodatkowej ochrony przeciwprzepięciowej (ograniczników przepięć) w rozdzielnicy. Szczegółowe informacje o wytrzymałości na przepięcia znajdują się w dokumentacji technicznej producenta.
• Jaki typ prądu różnicowego (AC, A, F, B) ma ten model? Dane wejściowe nie precyzują rodzaju prądu różnicowego. Aby dobrać odpowiedni typ do konkretnej instalacji (np. z przekształtnikami energoelektronicznymi), należy sprawdzić kartę katalogową lub oznaczenia na obudowie. W razie wątpliwości skonsultuj się z producentem.
