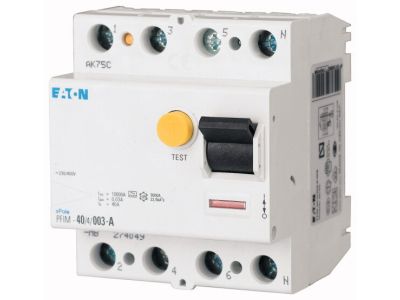

Wyłącznik różnicowo-prądowy 4-bieg. PFIM 63A 30mA AC, PFIM-63/4/003-MW | 235414 Eaton

Alternatywny kod produktu: PFIM-63/4/003-MW

Opis i Kluczowe Cechy

Wyłącznik różnicowo‑prądowy PFIM‑63/4/003‑MW to czterobiegunowe urządzenie ochronne przystosowane do pracy w sieciach przemiennego prądu. Dzięki prądowi znamionowemu 63 A oraz czułości 30 mA (typ AC) zapewnia skuteczne wykrywanie zwarć doziemnych i odłączanie napięcia w ciągu milisekund, chroniąc użytkowników przed porażeniem oraz instalację przed skutkami uszkodzenia izolacji. Kompaktowa obudowa o szerokości 4 modułów (72 mm) umożliwia łatwy montaż w rozdzielnicach na szynie TH35.

• Prąd znamionowy 63 A: bezpieczna praca w obwodach o znacznym obciążeniu (np. gniazda wtykowe, oświetlenie, maszyny) bez ryzyka przeciążenia styków głównych.
• Prąd różnicowy 30 mA (typ AC): wysoka czułość na prądy upływowe sinusoidalnie przemienne – podstawowa ochrona uzupełniająca przeciwporażeniowa w instalacjach domowych i przemysłowych.
• 4 bieguny (3 fazy + N): ochrona obwodów trójfazowych i gniazd jednofazowych w rozdzielnicach głównych oraz podrozdzielnicach.
• Montaż na szynie TH35 (DIN): szybki i pewny sposób instalacji w standardowej rozdzielnicy modułowej; szerokość 4 modułów (72 mm) ułatwia planowanie rozkładu aparatury.
• Mechanizm szybkiego wyzwalania: natychmiastowe odcięcie obwodu przy przekroczeniu progu różnicowego, minimalizujące czas przepływu prądu przez ciało człowieka.

Zgodność z Normami

Urządzenie spełnia wymagania europejskich norm dotyczących wyłączników różnicowoprądowych (RCCB) oraz posiada oznaczenie CE. Producent deklaruje zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej.

Zastosowanie

Wyłącznik PFIM‑63/4/003‑MW przeznaczony jest do ochrony przeciwporażeniowej w instalacjach niskiego napięcia prądu przemiennego. Sprawdza się w obiektach mieszkalnych, handlowych i lekkim przemyśle.

• Ochrona obwodów gniazd wtykowych i oświetlenia w domach jednorodzinnych i mieszkaniach.
• Zabezpieczenie odbiorników trójfazowych (silniki, pompy, piece) przed skutkami upływu prądu do ziemi.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach budynków użyteczności publicznej (biura, sklepy).
• Jako element zabezpieczenia w instalacjach tymczasowych na budowach (w obwodach zasilających elektronarzędzia).

Wskazówki Montażowe

Montaż i podłączenie wyłącznika mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania i zabezpieczyć przed przypadkowym załączeniem. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Przekroje przewodów muszą być dobrane do prądu znamionowego obwodu (max. 16 mm² dla miedzi). Moment dokręcania zacisków – zgodnie z dokumentacją producenta (zalecany 2,0‑2,5 Nm). Po montażu sprawdzić działanie przyciskiem TEST – naciskać co najmniej raz na miesiąc.

FAQ

• Czy wyłącznik posiada podświetlenie lub wskaźnik LED? W dostarczonej dokumentacji nie wskazano podświetlenia. Wyłącznik wyposażony jest w mechaniczny przycisk TEST oraz wskaźnik zadziałania (czerwona/zielona tarcza) informujący o wyzwoleniu różnicowym.
• Jaki jest stopień ochrony obudowy? Standardowo dla aparatury modułowej montowanej w rozdzielnicy przyjęty stopień ochrony to IP20. Wymagane jest stosowanie osłon w rozdzielnicach o wyższym IP.
• Czy mogę użyć tego wyłącznika w obwodzie z odbiornikami sterowanymi fazowo (ściemniaczami)? Wyłącznik typu AC reaguje tylko na sinusoidalnie przemienne prądy upływowe. W obwodach z elementami tnącymi przebieg (ściemniacze, zasilacze impulsowe) mogą występować prądy różnicowe o przebiegu odkształconym lub stałym – do takich aplikacji zaleca się wyłącznik typu A lub F.
