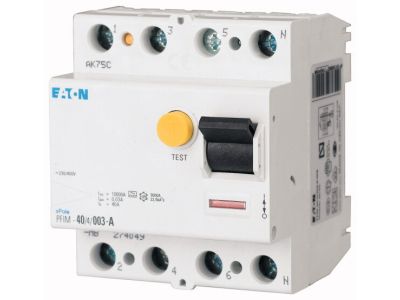

Wyłącznik różnicowo-prądowy 4-bieg. PFIM 100A 500mA A, PFIM-100/4/05-A | 102872 Eaton

Alternatywny kod produktu: PFIM-100/4/05-A

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy PFIM-100/4/05-A (symbol 102872) to 4-biegunowe urządzenie zabezpieczające o prądzie znamionowym 100 A i znamionowym prądzie różnicowym 500 mA, wykonane w typie A. Zapewnia skuteczną ochronę przed porażeniem elektrycznym w obwodach o znacznym obciążeniu, szczególnie w instalacjach trójfazowych.

• Prąd znamionowy 100 A: umożliwia bezpieczną pracę w obwodach o dużym obciążeniu, odpowiedni do zasilania maszyn i rozdzielnic głównych.
• Znamionowy prąd różnicowy 500 mA: zapewnia selektywność i ochronę w przypadku zwarć doziemnych, minimalizując ryzyko niepotrzebnych wyłączeń oraz umożliwiając współpracę z wyłącznikami różnicowoprądowymi o niższym progu w obwodach odbiorczych.
• Typ A: wykrywa prądy różnicowe przemienne oraz stałe pulsujące, co jest niezbędne w układach z prostownikami, falownikami i zasilaczami impulsowymi – zwiększa bezpieczeństwo w nowoczesnych instalacjach.
• 4-biegunowa konstrukcja: zabezpiecza wszystkie trzy fazy oraz przewód neutralny w sieciach trójfazowych (TN-S, TN-C-S), gwarantując kompleksową ochronę przeciwporażeniową.
• Solidna, modułowa obudowa: przystosowana do montażu na szynie TH35 w standardowych rozdzielnicach, co ułatwia instalację i integrację z inną aparaturą.

Zgodność z Normami

Wyłącznik różnicowo-prądowy PFIM-100/4/05-A jest zgodny z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Typ A spełnia wymagania dotyczące wykrywania prądów różnicowych stałych i przemiennych, co jest potwierdzone odpowiednimi badaniami. Konkretne numery norm znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Wyłącznik różnicowo-prądowy PFIM-100/4/05-A znajduje zastosowanie w instalacjach przemysłowych, komercyjnych oraz budynkach użyteczności publicznej, gdzie wymagana jest wysoka ochrona przeciwporażeniowa przy dużych obciążeniach prądowych.

• Ochrona obwodów trójfazowych przed skutkami zwarć doziemnych i porażeniem w rozdzielnicach głównych i podrozdzielniach.
• Zabezpieczenie odbiorników o charakterze nieliniowym (prostowniki, UPS, falowniki, sterowniki PLC) dzięki zdolności wykrywania prądów stałych pulsujących (typ A).
• Stosowanie w obiektach przemysłowych, halach produkcyjnych, centrach danych oraz instalacjach komercyjnych z dużą liczbą elektroniki.
• Idealny jako główne zabezpieczenie w sieciach TN-S oraz TN-C-S, gdzie wymagana jest selektywność i niezawodność ochrony przeciwporażeniowej.

Wskazówki Montażowe

Montaż wyłącznika różnicowo-prądowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do instalacji bezwzględnie odłącz napięcie zasilające i upewnij się, że obwód jest pozbawiony napięcia. Urządzenie mocuje się na szynie TH35 w rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową (100 A) oraz obowiązującymi normami. Moment dokręcania zacisków stosuj zgodnie z dokumentacją techniczną producenta. Po zakończeniu montażu sprawdź poprawność działania zgodnie z instrukcją (m.in. test przyciskiem – o ile występuje). Regularnie testuj wyłącznik, zalecany cykl co miesiąc.

FAQ

• Czy wyłącznik nadaje się do sieci TN-C? Wyłącznik typu A jest przeznaczony przede wszystkim do sieci TN-S oraz TN-C-S (z oddzielnym przewodem PE i N). W sieci TN-C (PEN) nie stosuje się wyłączników różnicowoprądowych ze względu na ryzyko przerwania przewodu PEN.
• Jaki jest stopień ochrony (IP) tego wyłącznika? Producent nie podaje w danych jednoznacznej wartości. Standardowo dla aparatury modułowej montowanej w rozdzielnicy przyjmuje się stopień ochrony IP20 dla części przedniej po prawidłowym zamontowaniu.
• Czy wymaga dodatkowego zabezpieczenia nadprądowego? Tak, wyłącznik różnicowo-prądowy powinien być zabezpieczony nadprądowo przez wyłącznik nadprądowy o odpowiednim prądzie znamionowym (w tym przypadku zalecany prąd znamionowy wkładki lub wyłącznika nie większy niż 100 A). Zawsze stosuj zgodnie z projektem instalacji i obowiązującymi przepisami.
