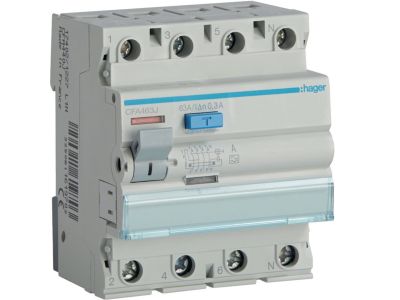

Wyłącznik różnicowo-prądowy 3P+N 63A 300mA 6kA A, RCCB | CFA463J Hager

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy (RCCB) CFA463J produkcji Hager to trójfazowy aparat modułowy 3P+N o prądzie znamionowym 63 A i czułości 300 mA, przeznaczony do ochrony przeciwporażeniowej i przeciwpożarowej w instalacjach elektrycznych. Dzięki prądowi zwarciowemu 6 kA zapewnia skuteczne odłączanie obwodu w przypadku wystąpienia prądu różnicowego, a typ A (wykrywanie prądów przemiennych i tętniących stałych) gwarantuje działanie nawet w obwodach z urządzeniami elektronicznymi montowanymi na szynie TH35.

• Prąd znamionowy 63 A: pozwala na stosowanie w obwodach głównych i rozdzielczych o znacznym obciążeniu, bez ryzyka przeciążenia toru prądowego.
• Znamionowy prąd różnicowy 300 mA: zapewnia ochronę przeciwporażeniową jako dodatek do typowych zabezpieczeń oraz ogranicza skutki uszkodzeń izolacji i ryzyko pożaru.
• Charakterystyka typu A: wykrywa prądy różnicowe przemienne oraz tętniące stałe (składowa stała), niezbędne w obwodach z prostownikami, falownikami i zasilaczami impulsowymi.
• Zdolność zwarciowa 6 kA: gwarantuje wytrzymałość na prądy zwarciowe w typowych instalacjach niskiego napięcia, zapobiegając uszkodzeniu wyłącznika przy zwarciu wewnętrznym.
• Konstrukcja 3P+N (czterobiegunowa): umożliwia kontrolę wszystkich trzech faz oraz przewodu neutralnego, zapewniając kompletną ochronę w układach sieci TN-S, TN-C-S oraz TT.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących wyłączników różnicowoprądowych (RCCB) oraz certyfikacji CE. Zgodność z dyrektywami niskonapięciowymi oraz standardami DIN gwarantuje bezpieczne i niezawodne działanie w instalacjach wykonanych zgodnie z obowiązującymi przepisami.

Zastosowanie

Wyłącznik różnicowo-prądowy CFA463J znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona przeciwporażeniowa i przeciwpożarowa w układach trójfazowych z przewodem neutralnym. Doskonale sprawdza się w obwodach zawierających odbiorniki generujące tętniące prądy stałe.

• Ochrona dodatkowa w instalacjach mieszkaniowych, biurowych i przemysłowych – zapobiega porażeniom przy dotyku pośrednim.
• Zabezpieczenie przed pożarem powstałym wskutek upływu prądu doziemnego (np. w instalacjach z dużą liczbą przewodów i złącz).
• Obwody z urządzeniami elektronicznymi – zasilacze impulsowe, komputery, sterowniki PLC, falowniki – gdzie wymagany jest wyłącznik typu A.
• Rozdzielnice główne i podrozdzielnice w obiektach komercyjnych i przemysłowych, jako ochrona przed zwarciem fazy z obudową (prąd różnicowy).

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Należy bezwzględnie odłączyć napięcie przed przystąpieniem do prac. Wyłącznik przeznaczony jest do instalacji na szynie montażowej TH35 (DIN). Przekrój przewodów należy dobrać do prądu znamionowego 63 A oraz warunków zwarciowych instalacji. Moment dokręcania zacisków oraz sposób podłączenia torów fazowych i neutralnego – zgodnie z dokumentacją techniczną producenta. Po zamontowaniu sprawdzić działanie przyciskiem testowym przed oddaniem do eksploatacji.

FAQ

• Jaki typ prądu różnicowego wykrywa wyłącznik CFA463J? Wyłącznik jest typu A – wykrywa prądy przemienne oraz tętniące stałe (składowa stała), czyli typowy dla układów z elektroniką. Nie wykrywa gładkiego prądu stałego (wymagany typ B).
• Czy wyłącznik zadziała przy zwarciu fazy z przewodem neutralnym? Nie, wyłącznik różnicowo-prądowy reaguje tylko na upływ prądu do ziemi (różnica między prądem w fazie a powracającym przez N). Zwarcie fazy z N nie powoduje różnicy prądów, dlatego wyłącznik nie zadziała – do ochrony przed zwarciem międzyfazowym lub do N potrzebny jest wyłącznik nadprądowy.
• Jaką szerokość modułu ma ten wyłącznik i czy pasuje do standardowej rozdzielnicy? Producent nie podaje w karcie katalogowej szerokości w jednostkach modułowych. Należy sprawdzić wymiary fizyczne w oficjalnej dokumentacji przed montażem. Urządzenie przeznaczone jest do szyny TH35, standardowo stosowanej w rozdzielnicach modułowych.
