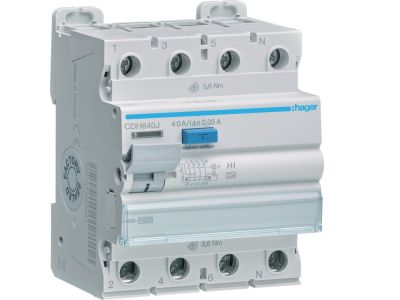

Wyłącznik różnicowo-prądowy 3P+N 40A 30mA 10kA A HI, RCCB | CDH640J Hager

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy (RCCB) 3P+N o symbolu CDH640J to urządzenie przeznaczone do ochrony przeciwporażeniowej w obwodach trójfazowych. Prąd znamionowy 40A umożliwia obsługę obwodów o znacznym obciążeniu, a czułość różnicowa 30 mA zapewnia szybkie wyłączenie w przypadku małych prądów upływu, chroniąc ludzi przed porażeniem. Zdolność zwarciowa 10 kA gwarantuje bezpieczne wyłączenie w stanie zwarcia w typowych instalacjach. Wersja typu A HI (High Immunity) charakteryzuje się odpornością na przepięcia i prądy udarowe, co czyni go odpowiednim do obwodów z urządzeniami elektronicznymi.

• Prąd znamionowy 40 A: Bezpieczna praca w obwodach o dużym obciążeniu bez ryzyka przegrzania torów prądowych.
• Czułość różnicowa 30 mA: Skuteczna ochrona ludzi przy bezpośrednim dotyku części czynnych – zgodna z wymaganiami dla obwodów gniazd wtyczkowych i instalacji ogólnych.
• Zdolność zwarciowa 10 kA: Wytrzymałość na prądy zwarciowe w typowych sieciach nn, zapewniająca bezpieczne odcięcie zasilania w stanie awaryjnym.
• Typ A HI (High Immunity): Odporność na prądy udarowe oraz przepięcia łączeniowe i atmosferyczne – minimalizuje ryzyko fałszywych wyłączeń w obwodach z falownikami, zasilaczami impulsowymi i innymi odbiornikami nieliniowymi.
• Konstrukcja 3P+N: Przeznaczony do obwodów trójfazowych z przewodem neutralnym, umożliwia kompleksową ochronę wszystkich faz i przewodu N.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada oznaczenie CE. Przeznaczony do montażu w rozdzielnicach zgodnie z przepisami dotyczącymi ochrony przeciwporażeniowej w instalacjach niskiego napięcia.

Zastosowanie

Wyłącznik różnicowo-prądowy CDH640J znajduje zastosowanie w instalacjach wymagających niezawodnej ochrony życia i mienia. Sprawdza się tam, gdzie występują odbiorniki generujące prądy różnicowe o charakterze pulsującym lub stałym – typ A HI radzi sobie z nimi skutecznie.

• Ochrona przeciwporażeniowa w obwodach gniazd wtyczkowych, oświetleniowych i ogólnego zasilania w budynkach mieszkalnych, biurowych i przemysłowych.
• Instalacje z urządzeniami elektronicznymi: falowniki, zasilacze impulsowe, sterowniki PLC – gdzie wymagana jest wysoka odporność na przepięcia i prądy udarowe.
• Obwody trójfazowe z odbiornikami silnikowymi, pompami, klimatyzacją – zapewnienie ochrony różnicowoprądowej bez ryzyka wyłączeń w przypadku przejściowych zakłóceń.
• Rozdzielnice główne i podrozdzielnice – jako element kompleksowego systemu ochrony przeciwporażeniowej i przeciwpożarowej.

Wskazówki Montażowe

Montaż wyłącznika różnicowo-prądowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN) w rozdzielnicach. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odizolowany. Przewody należy podłączyć zgodnie ze schematem na obudowie, dobierając przekrój przewodów do prądu znamionowego 40 A. Moment dokręcania śrub zacisków – zgodnie z dokumentacją producenta (zwykle 2-3 Nm). Po montażu przeprowadź test działania przyciskiem TEST.

FAQ

• Co oznacza oznaczenie HI w typie A HI? HI (High Immunity) oznacza podwyższoną odporność na przepięcia i prądy udarowe. Wyłącznik jest mniej podatny na fałszywe wyłączenia w obwodach z urządzeniami generującymi zakłócenia, takimi jak falowniki lub zasilacze impulsowe.
• Jaki stopień ochrony ma ten wyłącznik? W specyfikacji nie podano konkretnego stopnia IP. Standardowo aparatura modułowa montowana wewnątrz rozdzielnic ma ochronę obudowy IP20 lub wyższą – w zależności od zastosowanej rozdzielnicy. Montaż należy przeprowadzić w obudowie o odpowiednim stopniu ochrony dla danego środowiska.
• Czy wyłącznik pracuje w trybie styków zwiernych? Tak, jak każdy RCCB – w stanie normalnym styki są zwarte, a wyłączenie następuje po przekroczeniu zadanego prądu różnicowego (30 mA). Nie dotyczy to trybu pracy styków pomocniczych – produkt nie posiada styków pomocniczych.
