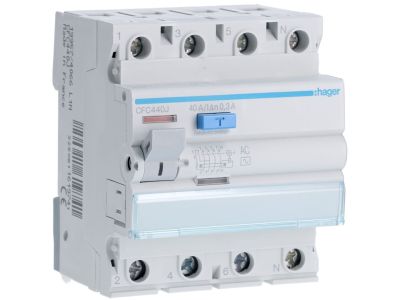

Wyłącznik różnicowo-prądowy 3P+N 40A 300mA 6kA AC, RCCB | CFC440J Hager

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy (RCCB) CFC440J to urządzenie 3P+N o prądzie znamionowym 40 A i znamionowym prądzie różnicowym 300 mA typu AC. Przeznaczony do montażu na szynie TH35, zapewnia niezawodną ochronę przeciwpożarową oraz dodatkową ochronę przed skutkami przepięć i zwarć doziemnych w obwodach trójfazowych z przewodem neutralnym.

• Prąd znamionowy 40 A: umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, np. w rozdzielnicach głównych lub podrozdzielnicach, bez ryzyka przeciążenia styków.
• Znamionowy prąd różnicowy 300 mA: stosowany przede wszystkim do ochrony przeciwpożarowej – wykrywa upływy doziemne o dużej wartości, ograniczając ryzyko pożaru instalacji elektrycznej.
• Zdolność zwarciowa 6 kA: gwarantuje bezpieczne wyłączenie przy zwarciu, chroniąc przed uszkodzeniem urządzeń i kabli.
• Typ AC: reaguje na prądy różnicowe sinusoidalne, odpowiedni do obwodów z obciążeniem rezystancyjnym oraz typowymi silnikami indukcyjnymi bez elektroniki.
• Konfiguracja 3P+N: zapewnia kompleksową ochronę we wszystkich fazach i przewodzie neutralnym, niezbędną w sieciach TN-S i TT.

Zgodność z Normami

Produkt jest zgodny z wymaganiami dyrektyw Unii Europejskiej i posiada certyfikat CE. Zaprojektowany i wykonany według europejskich norm dotyczących wyłączników różnicowoprądowych, co gwarantuje bezpieczeństwo i niezawodność w instalacjach budynkowych.

Zastosowanie

Wyłącznik różnicowo-prądowy CFC440J znajduje zastosowanie w trójfazowych instalacjach elektrycznych, gdzie wymagana jest ochrona przeciwpożarowa oraz dodatkowa ochrona przed zwarciami doziemnymi. Sprawdza się w obiektach przemysłowych, handlowych i mieszkalnych z rozbudowanymi rozdzielnicami.

• Ochrona przed pożarem w obwodach oświetleniowych, gniazd wtyczkowych i linii zasilających maszyny.
• Dodatkowa ochrona w instalacjach z uziemieniem TN-S lub TT, gdzie może wystąpić upływ prądu przez obudowę do ziemi.
• Stosowanie jako wyłącznik główny w podrozdzielnicach przemysłowych (przy odpowiednim doborze zabezpieczenia nadprądowego).
• Zabezpieczenie linii kablem o dużym przekroju, gdzie prąd znamionowy nie przekracza 40 A.

Wskazówki Montażowe

Montaż wyłącznika różnicowo-prądowego CFC440J powierzyć wyłącznie wykwalifikowanemu personelowi z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie i upewnić się, że obwód jest bezpieczny. Przekrój przewodów należy dobrać odpowiednio do prądu znamionowego 40 A (min. 10 mm² Cu dla zacisków). Moment dokręcania śrub zacisków stosować zgodnie z dokumentacją producenta. Po zamontowaniu sprawdzić działanie przyciskiem testowym – wyłącznik powinien zadziałać i rozłączyć wszystkie bieguny.

FAQ

• Jaka jest główna różnica między wyłącznikiem 300 mA a 30 mA? Wyłącznik 300 mA (jak CFC440J) przeznaczony jest przede wszystkim do ochrony przeciwpożarowej i ograniczenia skutków uszkodzeń urządzeń. Wyłącznik 30 mA zapewnia ochronę przed porażeniem prądem elektrycznym człowieka. 300 mA nie chroni przed śmiertelnym porażeniem – do tego celu należy stosować wyłączniki 30 mA.
• Jaka jest zdolność zwarciowa tego wyłącznika? Wynosi 6 kA. Oznacza to, że wyłącznik jest w stanie bezpiecznie wyłączyć prąd zwarciowy do 6 kA bez uszkodzenia własnych styków i obudowy, pod warunkiem prawidłowego doboru zabezpieczenia nadprądowego.
• Czy wyłącznik nadaje się do sieci trójfazowej z przewodem neutralnym? Tak. Wyłącznik 3P+N (trzy fazy plus neutralny) jest przystosowany do pracy w sieciach TN-S i TT, gdzie przewód neutralny jest wyprowadzony. W przypadku braku przewodu neutralnego należy zastosować wersję 3P (bez N).
