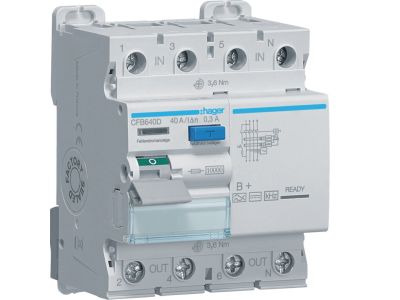

Wyłącznik różnicowo-prądowy 3P+N 40A 300mA 10kA B+, RCCB | CFB640D Hager

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy 3P+N 40A 300mA 10kA typ B+ (symbol CFB640D) to urządzenie zabezpieczające instalację przed porażeniem prądem, zwarciami oraz przeciążeniami. Przeznaczone do pracy w układach trójfazowych z neutralnym przewodem ochronnym (N). Charakteryzuje się czułością 300mA, co zapewnia skuteczną ochronę przeciwporażeniową w instalacjach o podwyższonym ryzyku zwarć doziemnych.

• 3P+N: 40A: Trzy bieguny fazowe i jeden neutralny o prądzie znamionowym 40A – idealne rozwiązanie dla instalacji trójfazowych wymagających separacji neutralnego.
• Typ B+: Wysoka czułość na prądy stałe (DC) i przemienne (AC) doziemne, w tym prądy wyciekowe z falowników i zasilaczy impulsowych – chroni przed porażeniem w nowoczesnych instalacjach z przemiennikami częstotliwości.
• Prąd różnicowy 300mA: Zapewnia ochronę przeciwporażeniową w instalacjach, gdzie dopuszczalne jest wyższe natężenie prądu upływowego (np. obwody zasilające maszyny przemysłowe).
• Wysoka zdolność wyłączania 10kA: Odporność na zwarcia łukowe, gwarantująca bezawaryjną pracę nawet w trudnych warunkach zwarciowych.
• RCCB (Residual Current Circuit Breaker): Przełącznik różnicowoprądowy bez wbudowanej ochrony zwarciowej – wymaga współpracy z zabezpieczeniem nadprądowym (np. wyłącznikiem instalacyjnym).

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 61008-1 dotyczącej wyłączników różnicowoprądowych bez wbudowanej ochrony zwarciowej. Posiada deklarację zgodności CE oraz spełnia dyrektywy europejskie w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Urządzenie przeznaczone jest do ochrony instalacji trójfazowych z neutralnym przewodem ochronnym w obiektach przemysłowych, budynkach użyteczności publicznej oraz instalacjach o podwyższonym ryzyku zwarć doziemnych. Typ B+ sprawdza się w obwodach zasilających maszyny z falownikami, zasilacze impulsowe, a także w instalacjach z dużą liczbą odbiorników nieliniowych.

• Ochrona przeciwporażeniowa w instalacjach trójfazowych (np. hale produkcyjne, warsztaty, maszynownie).
• Zabezpieczenie obwodów zasilających falowniki, przemienniki częstotliwości i zasilacze impulsowe.
• Ochrona instalacji w budynkach użyteczności publicznej (szpitale, szkoły, biurowce) zasilanych z sieci trójfazowej.
• Separacja neutralnego przewodu ochronnego w układach IT lub sieciach z separacją galwaniczną.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia w całym obwodzie. Wyłącznik montować w rozdzielnicy na szynie DIN, zgodnie z kierunkiem przepływu prądu (oznaczonym na urządzeniu). Przewody fazowe (L1, L2, L3) oraz neutralny (N) podłączyć do odpowiednich zacisków – nie przekraczać momentu dokręcania podanego w dokumentacji. Współpraca z zabezpieczeniem nadprądowym (np. wyłącznikiem instalacyjnym) jest obowiązkowa. Po montażu konieczne jest przeprowadzenie próby działania przyciskiem "TEST" i sprawdzenie ciągłości obwodu.

FAQ

• Czy wyłącznik typu B+ nadaje się do zabezpieczania instalacji z falownikiem? Tak – typ B+ jest dedykowany do ochrony instalacji z odbiornikami generującymi prądy upływowe stałe (DC) i przemienne (AC), w tym falowniki i przemienniki częstotliwości.
• Jaka jest różnica między RCCB a RCBO? RCCB (Residual Current Circuit Breaker) chroni tylko przed prądami upływowymi, natomiast RCBO (Residual Current Circuit Breaker with Overcurrent) łączy ochronę różnicowoprądową z nadprądową. RCCB wymaga współpracy z zabezpieczeniem nadprądowym.
• Czy można stosować wyłącznik 300mA w obwodach gniazd wtykowych? Tak, lecz tylko w instalacjach, gdzie dopuszczalne jest wyższe natężenie prądu upływowego (np. obwody zasilające maszyny przemysłowe). W obwodach gniazd 230V zalecane jest stosowanie RCCB o czułości 30mA.
