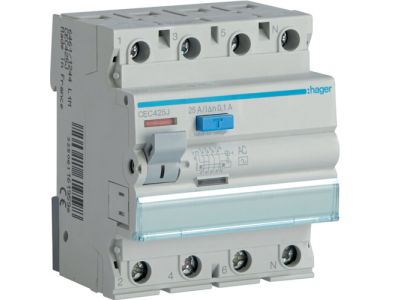

Wyłącznik różnicowo-prądowy 3P+N 25A 100mA 6kA AC, RCCB | CEC425J Hager

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy (RCCB) marki Hager, model CEC425J, to zaawansowany aparat modułowy zaprojektowany do pracy w trójfazowych układach sieciowych 3P+N. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 25A, co pozwala na bezpieczną obsługę standardowych obwodów odbiorczych w budownictwie mieszkaniowym i komercyjnym. Kluczowym parametrem jest znamionowy prąd różnicowy o wartości 100 mA, który sprawia, że aparat ten doskonale sprawdza się jako ochrona przeciwpożarowa oraz uzupełnienie ochrony przy dotyku pośrednim. Wyłącznik typu AC reaguje na prądy różnicowe sinusoidalne, zapewniając niezawodne rozłączenie obwodu w przypadku wykrycia upływu prądu do ziemi, na przykład poprzez obudowę urządzenia lub uszkodzoną izolację. Znamionowa zwarciowa zdolność łączeniowa na poziomie 6 kA gwarantuje wytrzymałość aparatu w trudnych warunkach eksploatacyjnych.

• Konfiguracja 3P+N: Pełna ochrona obwodów trójfazowych z torem neutralnym.
• Prąd znamionowy 25A: Optymalny dla zabezpieczania podrozdzielnic i grup obwodów.
• Czułość 100mA: Skuteczna bariera ograniczająca ryzyko powstania pożaru wywołanego prądami upływu.
• Typ AC: Standardowe rozwiązanie dla odbiorników o charakterystyce czysto sinusoidalnej.
• Wysoka jakość Hager: Gwarancja trwałości mechanicznej i precyzji działania styków.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej niskiego napięcia. Spełnia wymagania normy PN-EN 61008-1, co potwierdza jego skuteczność w zakresie ochrony przeciwporażeniowej i bezpieczeństwa użytkowania. Urządzenie posiada certyfikację CE, co dopuszcza je do obrotu i stosowania w profesjonalnych instalacjach elektrycznych na terenie całej Unii Europejskiej. Regularne testy laboratoryjne producenta zapewniają, że każdy egzemplarz opuszczający linię produkcyjną utrzymuje deklarowane parametry czułości i czasu zadziałania.

Zastosowanie

Wyłącznik CEC425J znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych, gdzie wymagany jest wysoki poziom bezpieczeństwa. Jest stosowany jako ochrona dodatkowa, uzupełniająca działanie samoczynnego wyłączenia zasilania. Idealnie nadaje się do zabezpieczania obwodów w warsztatach, halach produkcyjnych oraz budynkach użyteczności publicznej, gdzie prąd upływu o wartości 100mA jest akceptowalny ze względu na charakterystykę urządzeń, a jednocześnie wymagana jest ochrona mienia przed skutkami termicznymi awarii izolacji. Należy pamiętać, że aparat zadziała przy zwarciu fazy z obudową (upływ do ziemi), natomiast nie stanowi zabezpieczenia przed zwarciem międzyfazowym lub zwarciem fazy z przewodem neutralnym – do tego celu należy stosować wyłączniki nadprądowe.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka z odpowiednimi uprawnieniami. Wyłącznik jest przystosowany do montażu na standardowej szynie DIN (TS35), co umożliwia łatwą integrację w większości rozdzielnic modułowych. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk i uniknąć przegrzewania się przewodów.
• Prawidłowe podłączenie toru N: Przewód neutralny musi być podłączony do dedykowanego zacisku oznaczonego literą N.
• Testowanie: Po zamontowaniu i podaniu napięcia należy obowiązkowo sprawdzić poprawność działania aparatu za pomocą przycisku TEST umieszczonego na froncie obudowy. Zaleca się powtarzanie tej czynności w regularnych odstępach czasu (np. raz w miesiącu).
• Przekrój przewodów: Należy dobrać przekrój przewodów zasilających i odpływowych adekwatnie do prądu znamionowego 25A oraz warunków ułożenia instalacji.

FAQ

1. Czy ten wyłącznik chroni przed przeciążeniem?
Nie, model CEC425J to wyłącznik różnicowoprądowy (RCCB), który reaguje wyłącznie na prąd upływu. Do ochrony przed przeciążeniem i zwarciem należy zastosować szeregowo połączony wyłącznik nadprądowy (MCB).

2. Dlaczego wyłącznik nie reaguje na zwarcie fazy z zerem?
Wyłącznik różnicowoprądowy monitoruje sumę prądów wpływających i wypływających. W przypadku zwarcia L-N suma ta pozostaje równa zeru (prąd nie ucieka poza obwód do ziemi), dlatego aparat nie wykrywa błędu. Jest to prawidłowe działanie tego typu urządzenia.

3. Czy czułość 100mA jest wystarczająca do ochrony łazienki?
Zgodnie z przepisami, w obwodach gniazd wtykowych ogólnego przeznaczenia (w tym w łazienkach) wymagane są wyłączniki o czułości 30mA. Model 100mA jest stosowany głównie jako zabezpieczenie przeciwpożarowe lub w specyficznych obwodach przemysłowych.
