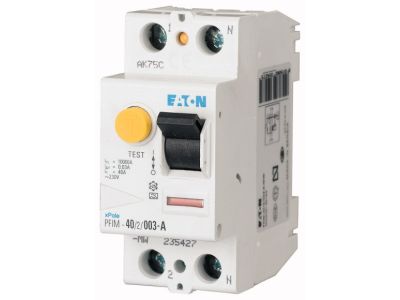

Wyłącznik różnicowo-prądowy 2-bieg. PFIM 40A 30mA G/A, PFIM-40/2/003-G/A | 108045 Eaton

Alternatywny kod produktu: PFIM-40/2/003-G/A

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy PFIM-40/2/003-G/A (symbol 108045) to dwubiegunowe urządzenie ochronne o prądzie znamionowym 40 A i prądzie różnicowym 30 mA, przeznaczone do zabezpieczania instalacji przed skutkami porażenia elektrycznego. Model w wersji G/A zapewnia skuteczną reakcję na prądy upływowe, w tym tętniące prądy stałe, co podnosi bezpieczeństwo w nowoczesnych sieciach.

• Prąd znamionowy 40 A: pozwala na zastosowanie w obwodach o znacznym obciążeniu, np. w instalacjach gniazd wtyczkowych lub obwodach odbiorników ruchomych, bez ryzyka przegrzania aparatu.
• Prąd różnicowy 30 mA: zapewnia ochronę przed porażeniem – szybkie wyłączenie w przypadku pojawienia się niebezpiecznego napięcia dotykowego na obudowach urządzeń.
• Dwubiegunowa konstrukcja (2P): dedykowana do jednofazowych sieci niskiego napięcia, umożliwia rozłączanie obu przewodów aktywnych (L+N) w przypadku wykrycia upływu.
• Typ G/A: reaguje zarówno na prądy różnicowe sinusoidalne, jak i tętniące prądy stałe, co jest wymagane w obwodach z prostownikami, sterownikami czy zasilaczami impulsowymi.
• Kompaktowa budowa: przeznaczony do montażu w rozdzielnicach natynkowych i podtynkowych na szynie TH35, co ułatwia integrację z istniejącą instalacją.

Zgodność z Normami

Wyłącznik różnicowo-prądowy PFIM spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Jego parametry gwarantują zgodność z przepisami dotyczącymi ochrony przeciwporażeniowej w instalacjach niskiego napięcia. Szczegółowe numery norm należy sprawdzić w dokumentacji technicznej producenta.

Zastosowanie

Wyłącznik różnicowo-prądowy 40A 30mA typu G/A jest uniwersalnym urządzeniem ochronnym znajdującym zastosowanie zarówno w budynkach mieszkalnych, jak i obiektach komercyjnych oraz lekkim przemyśle. Montowany w rozdzielnicy głównej lub podrozdzielnicy.

• Ochrona obwodów gniazd wtyczkowych i odbiorników ruchomych (np. elektronarzędzia, sprzęt AGD).
• Zabezpieczenie obwodów oświetleniowych sterowanych wyłącznikami z podświetleniem LED.
• Instalacje z odbiornikami generującymi wyższe harmoniczne lub tętnienia prądu stałego (zasilacze impulsowe, falowniki).
• Modernizacja istniejących rozdzielnic w celu podniesienia poziomu ochrony przeciwporażeniowej.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika różnicowo-prądowego może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej instalacji. Urządzenie montuje się na szynie DIN TH35. Moment dokręcania zacisków oraz przekrój podłączanych przewodów należy dobrać zgodnie z dokumentacją techniczną producenta i obowiązującymi przepisami (uwzględniając prąd znamionowy 40 A). Po montażu sprawdź poprawność działania przyciskiem testowym „T”.

FAQ

• Jaki jest prąd znamionowy wyłącznika PFIM-40/2/003-G/A? Prąd znamionowy wynosi 40 A, co umożliwia stosowanie urządzenia w obwodach o obciążeniu ciągłym do 40 A.
• Jaki jest prąd różnicowy i co oznacza oznaczenie G/A? Prąd różnicowy to 30 mA. Typ G/A oznacza, że wyłącznik reaguje zarówno na prądy różnicowe sinusoidalne (jak w klasycznych RCD), jak i na tętniące prądy stałe (np. generowane przez zasilacze impulsowe).
• Czy wyłącznik jest przeznaczony do sieci trójfazowej? Nie, model jest dwubiegunowy (2P) i służy do ochrony obwodów jednofazowych (L+N). Do sieci trójfazowej należy zastosować wyłącznik 4-biegunowy.
