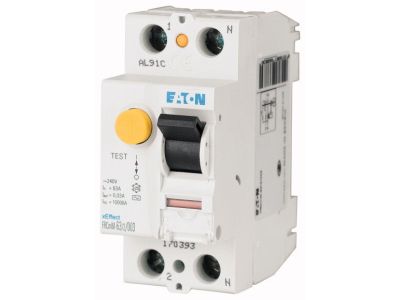

Wyłącznik różnicowo-prądowy 2-bieg. FRCMM 25A, 30mA A, FRCMM-25/2/003-A | 170431 Eaton

Alternatywny kod produktu: FRCmM-25/2/003-A

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy FRCMM-25/2/003-A (symbol 170431) to dwubiegunowe urządzenie ochronne przeznaczone do montażu w rozdzielnicach na szynie TH35. Prąd znamionowy 25 A oraz czułość 30 mA typu A zapewniają skuteczną ochronę przeciwporażeniową w obwodach jednofazowych, wykrywając zarówno prądy przemienne, jak i tętniące prądy stałe.

• Prąd znamionowy 25 A: umożliwia bezpieczną pracę w obwodach o umiarkowanym obciążeniu, np. gniazda wtykowe, oświetlenie.
• Czułość różnicowa 30 mA – typ A: wykrywa prądy upływu o charakterze przemiennym i tętniącym stałym, zwiększając poziom ochrony w nowoczesnych instalacjach z urządzeniami elektronicznymi.
• 2 bieguny (2P): zabezpiecza zarówno przewód fazowy, jak i neutralny, odpowiedni dla standardowych obwodów jednofazowych (230 V AC).
• Budowa modułowa: łatwy montaż na szynie DIN (TH35) w rozdzielnicach, oszczędność miejsca w szafie elektrycznej.
• Zgodność z wymaganiami ochrony przeciwporażeniowej: stosowany jako wyłącznik różnicowoprądowy w instalacjach niskiego napięcia, zapewniający szybkie wyłączenie w przypadku pojawienia się niebezpiecznego napięcia dotykowego.

Zgodność z Normami

Wyłącznik FRCMM został zaprojektowany i wyprodukowany zgodnie z obowiązującymi europejskimi normami dotyczącymi wyłączników różnicowoprądowych. Posiada oznaczenie CE, co potwierdza spełnienie wymagań dyrektyw Unii Europejskiej. Montaż i eksploatacja muszą być zgodne z krajowymi przepisami oraz dokumentacją techniczną producenta.

Zastosowanie

Wyłącznik różnicowo-prądowy FRCMM-25/2/003-A znajduje zastosowanie w instalacjach elektrycznych, w których wymagana jest ochrona przed porażeniem prądem oraz wykrywanie prądów upływu. Polecany do obwodów jednofazowych o napięciu 230 V AC.

• Ochrona obwodów gniazd wtykowych w budynkach mieszkalnych i biurowych.
• Zabezpieczenie linii oświetleniowych oraz obwodów sterowania.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach tam, gdzie wymagana jest czułość 30 mA (ochrona dodatkowa).
• Instalacje z odbiornikami generującymi tętnienia prądu stałego (np. ładowarki, falowniki, sprzęt IT).

Wskazówki Montażowe

Montaż wyłącznika różnicowo-prądowego może być wykonywany wyłącznie przez osobę posiadającą odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w całej rozdzielnicy. Urządzenie montować na szynie TH35 (DIN). Przekrój przewodów należy dobrać do prądu znamionowego 25 A. Moment dokręcania zacisków oraz dopuszczalne długości odizolowania przewodów – zgodnie z dokumentacją producenta. Po montażu sprawdzić poprawność działania przyciskiem testowym.

FAQ

• Czy wyłącznik FRCMM-25/2/003-A posiada wskaźnik zadziałania? Większość wyłączników różnicowoprądowych wyposażona jest w mechaniczny wskaźnik informujący o zadziałaniu – dla konkretnego modelu zalecamy sprawdzenie instrukcji obsługi lub karty katalogowej.
• Jaka jest różnica między wyłącznikiem typu AC a typem A? Typ A wykrywa zarówno prądy różnicowe przemienne, jak i tętniące prądy stałe (np. pochodzące z prostowników, ściemniaczy), podczas gdy typ AC reaguje tylko na prądy przemienne. Typ A jest zalecany w nowoczesnych instalacjach z dużą ilością urządzeń elektronicznych.
• Czy mogę stosować ten wyłącznik w układzie TN-C? Wyłączniki różnicowoprądowe wymagają oddzielnego przewodu ochronnego (PE) – w układzie TN-C (z przewodem PEN) ich stosowanie jest niedozwolone. Należy zastosować układ TN-S lub wcześniejszy rozdział przewodu PEN na PE i N.
