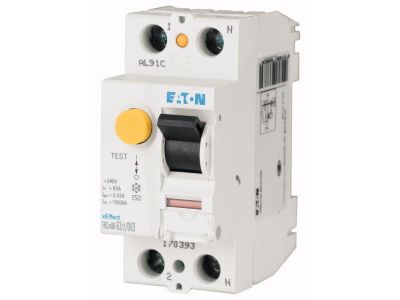

Wyłącznik różnicowo-prądowy 2-bieg. 40A, 30mA AC, FRCMM-40/2/003 | 170392 Eaton

Alternatywny kod produktu: FRCmM-40/2/003

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy FRCMM-40/2/003 (nr katalogowy 170392) to dwubiegunowy aparat zabezpieczający o prądzie znamionowym 40 A i prądzie różnicowym 30 mA, przeznaczony do ochrony przeciwporażeniowej w instalacjach prądu przemiennego. Dzięki wysokiej czułości na upływy i kompaktowej obudowie modułowej stanowi podstawowy element bezpieczeństwa w rozdzielnicach elektrycznych.

• Prąd znamionowy 40 A: zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania wewnętrznych styków i przedwczesnego starzenia izolacji.
• Prąd różnicowy zadziałania 30 mA: wysoka czułość wykrywania upływów prądu, gwarantująca skuteczną ochronę życia ludzkiego przed porażeniem elektrycznym w standardowych instalacjach.
• Typ AC: reaguje na prądy różnicowe przemienne, co odpowiada typowym odbiornikom domowym i przemysłowym (silniki, grzałki, oświetlenie).
• Dwubiegunowa konstrukcja (2P): umożliwia jednoczesne odłączanie przewodu fazowego i neutralnego, zapewniając pełne bezpieczeństwo podczas prac serwisowych.
• Kompaktowa obudowa modułowa: montaż na szynie TH35 (PN-EN 60715) pozwala na oszczędność miejsca w rozdzielnicy i łatwą integrację z inną aparaturą.

Zgodność z Normami

Wyłącznik różnicowo-prądowy spełnia wymagania europejskich norm bezpieczeństwa i kompatybilności elektromagnetycznej, posiada oznaczenie CE. Przeznaczony jest do stosowania zgodnie z obowiązującymi przepisami (m.in. aktualnym stanem wiedzy technicznej i normami IEC/EN dla wyłączników różnicowoprądowych).

Zastosowanie

Wyłącznik różnicowo-prądowy FRCMM-40/2/003 znajduje zastosowanie wszędzie tam, gdzie wymagana jest ochrona przeciwporażeniowa i pożarowa w sieciach prądu przemiennego 230/400 V. Może być stosowany jako główne zabezpieczenie w tablicach rozdzielczych budynków mieszkalnych, biurowych oraz obiektów przemysłowych.

• Ochrona obwodów gniazd wtykowych i odbiorników przenośnych w instalacjach domowych i biurowych.
• Zabezpieczenie obwodów oświetleniowych oraz sterowania w automatyce budynkowej (sterowanie oświetleniem, roletami, bramami).
• Ochrona przeciwporażeniowa w obwodach zasilających maszyny i urządzenia przemysłowe o mocy do 9,2 kW (przy 230 V).
• Stosowanie jako wyłącznik główny z funkcją różnicową w małych rozdzielnicach pomocniczych (np. garaże, warsztaty).

Wskazówki Montażowe

Montaż wyłącznika różnicowo-prądowego powinien być wykonany przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP (grupa G1). Urządzenie instaluje się na szynie TH35 (DIN) w rozdzielnicy zgodnie z wytycznymi producenta. Przed rozpoczęciem jakichkolwiek prac bezwzględnie odłącz napięcie zasilające. Przekrój przewodów dobierz do prądu znamionowego 40 A (zalecany min. 6 mm² Cu). Moment dokręcania śrub zaciskowych powinien odpowiadać wartości podanej w dokumentacji technicznej dostarczonej z produktem. Po zamontowaniu przeprowadź test przyciskiem TEST – wyłącznik powinien wyłączyć obwód przy każdym naciśnięciu.

FAQ

• Jak często należy testować wyłącznik różnicowo-prądowy? Zaleca się sprawdzanie sprawności poprzez naciśnięcie przycisku TEST co najmniej raz w miesiącu. Jeśli wyłącznik nie zadziała, należy niezwłocznie wezwać elektryka do wymiany urządzenia.
• Jaki jest stopień ochrony tego wyłącznika? W karcie katalogowej nie podano konkretnej wartości IP. Wyłączniki różnicowoprądowe montowane w rozdzielnicach mają zazwyczaj stopień ochrony IP20, co oznacza ochronę przed dotykiem palcem i ciałami stałymi o średnicy ≥12,5 mm. Pełną ochronę zapewnia obudowa rozdzielnicy.
• Czy wyłącznik typu AC nadaje się do obwodów z odbiornikami elektronicznymi (np. falowniki, ładowarki)? Typ AC reaguje na prądy różnicowe przemienne sinusoidalne. Urządzenia elektroniczne mogą generować tętniący prąd stały – w takich przypadkach wymagany jest wyłącznik typu A lub B. W razie wątpliwości skonsultuj się z projektantem instalacji.
