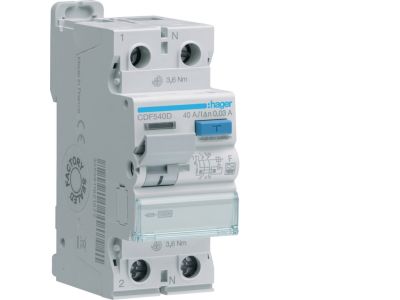

Wyłącznik różnicowo-prądowy 1P+N 40A 30mA 10kA F, RCCB | CDF540D Hager

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy 1P+N 40A 30mA (symbol CDF540D) to kluczowy element zabezpieczający instalacje elektryczne przed porażeniem prądem oraz zwarciami doziemnymi. Charakterystyka zwarciowa F zapewnia wysoką odporność na prądy zwarciowe do 10 000 A, co gwarantuje niezawodną ochronę zarówno osób, jak i urządzeń. Przeznaczony do instalacji jednofazowych, zasilających odbiorniki o prądzie znamionowym do 40 A.

• Prąd znamionowy 40A: Zapewnia ochronę obwodów o maksymalnym obciążeniu 40 A, w tym gniazd wtykowych, oświetlenia i małych urządzeń przemysłowych.
• Prąd różnicowy 30mA: Wysoka czułość na upływność prądu – natychmiastowe wyłączenie w przypadku zagrożenia porażeniowego, chroniąc użytkowników przed porażeniem.
• Charakterystyka zwarciowa F: Odporność na zwarcia do 10 000 A, co minimalizuje ryzyko uszkodzenia wyłącznika i przedłuża jego żywotność.
• 1 biegun + neutralny (1P+N): Umożliwia selektywną ochronę obwodów jednofazowych, zachowując funkcjonalność neutralnego przewodu.
• Znamionowa zdolność zwarciowa 10kA: Wysoka odporność na zwarcia gwarantuje niezawodność nawet w trudnych warunkach sieciowych.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 61008-1 oraz PN-EN 62423 dotyczących wyłączników różnicowoprądowych. Został zaprojektowany zgodnie z dyrektywami LVD i EMC, posiada oznaczenie CE.

Zastosowanie

Wyłącznik różnicowo-prądowy 1P+N 40A 30mA znajduje zastosowanie w instalacjach elektrycznych wymagających wysokiego poziomu bezpieczeństwa przeciwporażeniowego i ochrony przed zwarciami doziemnymi.

• Ochrona obwodów gniazd wtykowych w budynkach mieszkalnych, biurowych i przemysłowych.
• Zabezpieczenie instalacji oświetleniowych w miejscach publicznych i przemysłowych.
• Ochrona urządzeń wrażliwych na zwarcia doziemne, takich jak komputery, serwery czy urządzenia medyczne.
• Stosowanie w instalacjach wymagających selektywnej ochrony, np. w systemach TN-S lub TT.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem wszystkich środków ostrożności. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Wyłącznik należy zamontować na szynę DIN 35 mm, podłączając przewód fazowy do styku 1, a neutralny do styku N. Dokręcić połączenia momentem zgodnym z dokumentacją producenta (zazwyczaj 2,5 Nm). Po montażu przeprowadzić test działania przycisku „TEST” oraz sprawdzić poprawność działania w warunkach rzeczywistych.

FAQ

• Czy wyłącznik chroni przed zwarciem? Tak – charakterystyka zwarciowa F oznacza, że urządzenie wyłączy obwód w przypadku zwarcia doziemnego prądem do 10 000 A, chroniąc instalację przed uszkodzeniem.
• Jaka jest różnica między prądem 30mA a 300mA? Prąd 30mA zapewnia ochronę przeciwporażeniową – natychmiastowe wyłączenie przy zwarciu doziemnym chroniąc życie. Prąd 300mA stosowany jest głównie do ochrony przeciwpożarowej w obwodach rozdzielczych.
• Czy wyłącznik chroni przed zwarciem międzyfazowym? Nie – wyłącznik różnicowoprądowy nie reaguje na zwarcia pomiędzy fazami. Do ochrony przed zwarciami międzyfazowymi stosuje się wyłączniki nadprądowe (charakterystyka B, C, D).
