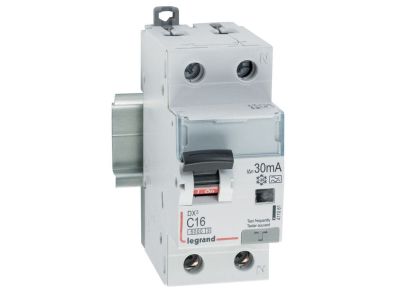

Wyłącznik różnicowo-nadprądowy P312 2P C 16A 30mA typ A serii DX3 | 411061 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowo-nadprądowy P312 (symbol 411061) serii DX3 to dwubiegunowe urządzenie ochronne 2P o prądzie znamionowym 16 A i charakterystyce C, wyposażone w wyłącznik różnicowoprądowy typu A o czułości 30 mA. Zapewnia ochronę przed porażeniem elektrycznym oraz przeciążeniami i zwarciami. Szerokość 2 modułów (35 mm) ułatwia zabudowę w rozdzielnicy.

• Prąd znamionowy 16 A: pozwala na bezpieczną pracę w obwodach oświetleniowych i gniazd wtykowych o umiarkowanym obciążeniu.
• Charakterystyka wyzwalania C: przeznaczona do odbiorników o podwyższonym prądzie rozruchowym (silniki, transformatory) – selektywność i pewność zadziałania.
• Znamionowy prąd różnicowy 30 mA (typ A): wykrywa nie tylko prądy sinusoidalne przemienne, ale także pulsujące stałe, zapewniając ochronę przed porażeniem w instalacjach z nowoczesną elektroniką.
• Znamionowa zwarciowa zdolność łączeniowa 6 kA (IEC 60947-2): gwarantuje skuteczne wyłączenie w przypadku zwarcia w sieci 230 V~.
• Szerokość 2 modułów (35 mm): oszczędność miejsca w rozdzielnicy, kompatybilność z systemem optymalnego rozdziału energii HX3 do 125 A.

Zgodność z Normami

Produkt spełnia wymagania norm IEC 61009-1 oraz IEC 60947-2. Posiada certyfikat CE i jest zgodny z europejskimi standardami bezpieczeństwa dla aparatury modułowej.

Zastosowanie

Wyłącznik różnicowo-nadprądowy P312 znajduje zastosowanie w instalacjach mieszkaniowych, biurowych oraz przemysłowych, gdzie wymagana jest ochrona przed porażeniem i przeciążeniem w jednym urządzeniu.

• Ochrona końcowych obwodów gniazd wtykowych w pomieszczeniach wilgotnych (łazienki, kuchnie).
• Zabezpieczenie obwodów zasilających urządzenia elektroniczne z impulsowymi zasilaczami (komputery, telewizory).
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach jako element ochrony różnicowoprądowej i nadprądowej.
• Instalacje w obiektach wymagających ciągłości zasilania – możliwość wyposażenia w styki pomocnicze sygnalizujące zadziałanie.

Wskazówki Montażowe

Montaż może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przyłącza przewodów należy dokręcić momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobrać do prądu znamionowego 16 A. Urządzenie pozwala na podłączenie szyn grzebieniowych lub sztyftowych oraz na wyposażenie w styki pomocnicze, wyzwalacze i napędy z serii DX3.

FAQ

• Czym różni się typ A od typu AC? Typ A wykrywa zarówno prądy różnicowe sinusoidalne przemienne, jak i pulsujące stałe, co jest wymagane w obwodach z urządzeniami elektronicznymi. Typ AC wykrywa tylko prądy przemienne.
• Czy ten wyłącznik można montować na szynie DIN? Tak, jest przeznaczony do montażu na wsporniku TH35 (szyna DIN 35 mm). Szerokość 2 modułów.
• Jakie akcesoria można dodać do tego wyłącznika? Można go wyposażyć w styki pomocnicze, wyzwalacze napięciowe i napędy elektryczne z serii DX3, a także przyłączać za pomocą szyn grzebieniowych.
