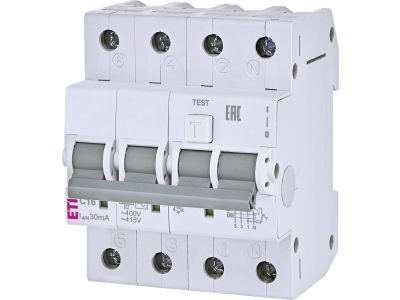

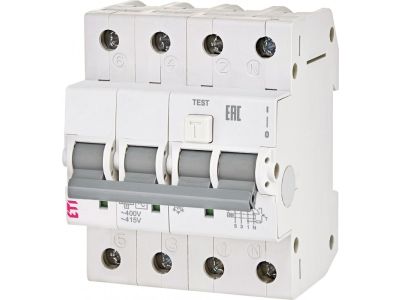

Wyłącznik różnicowo-nadprądowy 4P 16A C 0,03A typ AC KZS-4M | 002174024 Eti

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy z członem nadprądowym KZS-4M o numerze katalogowym 2174024 to zaawansowane rozwiązanie od renomowanego producenta ETI, łączące w sobie funkcjonalność dwóch urządzeń w jednej, kompaktowej obudowie o szerokości czterech modułów. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 16A oraz charakterystyką wyzwalania typu C, co czyni je idealnym do zabezpieczania obwodów o zwiększonych prądach rozruchowych. Znamionowy prąd różnicowy wynosi 0,03A (30mA), co stanowi standard w zakresie ochrony przeciwporażeniowej uzupełniającej, chroniąc użytkowników przed skutkami dotyku bezpośredniego.

• Konstrukcja 4-biegunowa (4P): Umożliwia pełne zabezpieczenie układów trójfazowych, zapewniając jednoczesne rozłączanie wszystkich faz oraz przewodu neutralnego.
• Typ wyzwalania AC: Urządzenie jest czułe na prądy różnicowe sinusoidalne zmienne, co jest standardem w typowych instalacjach budownictwa mieszkaniowego i komercyjnego.
• Zdolność zwarciowa: Wysoka wytrzymałość na prądy zwarciowe gwarantuje bezpieczeństwo instalacji w sytuacjach awaryjnych.
• Wskaźnik położenia styków: Wyraźna wizualizacja stanu pracy urządzenia podnosi poziom bezpieczeństwa podczas prac serwisowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi, co potwierdza jego niezawodność w profesjonalnych aplikacjach elektroenergetycznych. Wyłącznik spełnia wymagania normy PN-EN 61009, co gwarantuje poprawną charakterystykę pracy zarówno członu różnicowoprądowego, jak i nadmiarowoprądowego. Posiada certyfikację CE oraz przeszedł rygorystyczne testy jakościowe w laboratoriach ETI, co jest kluczowe dla zapewnienia ciągłości zasilania i ochrony mienia.

Zastosowanie

Wyłącznik KZS-4M znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych, gdzie przestrzeń w rozdzielnicy jest ograniczona, a wymagany jest najwyższy stopień ochrony. Jest dedykowany do:

• Zabezpieczania obwodów gniazdowych w obiektach przemysłowych i warsztatach, gdzie pracują urządzenia o charakterystyce indukcyjnej.
• Ochrony instalacji w budynkach użyteczności publicznej, biurach oraz placówkach edukacyjnych.
• Zastosowań w rozdzielnicach głównych i piętrowych jako element ochrony przeciwporażeniowej i przeciwpożarowej.
• Systemów automatyki budynkowej, gdzie wymagana jest selektywność i precyzja działania zabezpieczeń.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zapewnienia deklarowanych parametrów ochronnych. Wyłącznik KZS-4M jest przystosowany do montażu na standardowej szynie montażowej TH-35 (DIN). Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Przekrój przewodów: Zaciski urządzenia pozwalają na podłączenie przewodów o przekroju dostosowanym do prądu znamionowego 16A, co minimalizuje spadki napięcia.
• Testowanie: Po zamontowaniu urządzenia i podaniu napięcia, należy obowiązkowo sprawdzić działanie członu różnicowoprądowego poprzez naciśnięcie przycisku TEST. Producent zaleca regularne powtarzanie tej czynności zgodnie z harmonogramem przeglądów instalacji.
• Pozycja pracy: Urządzenie może być montowane w dowolnej pozycji, jednak zaleca się pionową orientację dla optymalnego chłodzenia.

FAQ

1. Czy wyłącznik KZS-4M zajmuje tyle samo miejsca co standardowy wyłącznik nadprądowy?
Nie, urządzenie ma szerokość 4 modułów (ok. 70mm), ponieważ integruje w sobie funkcje ochrony różnicowoprądowej i nadmiarowoprądowej dla układu trójfazowego.

2. Czy typ AC jest odpowiedni dla ochrony falowników?
Typ AC reaguje na prądy sinusoidalne. W przypadku zaawansowanej elektroniki mocy lub falowników, należy zweryfikować wymagania producenta urządzenia końcowego – często wymagany jest typ A lub B.

3. Jaka jest główna zaleta stosowania KZS zamiast dwóch osobnych aparatów?
Główną korzyścią jest oszczędność miejsca w rozdzielnicy oraz uproszczenie oprzewodowania, co redukuje czas montażu i ryzyko błędów instalacyjnych.
