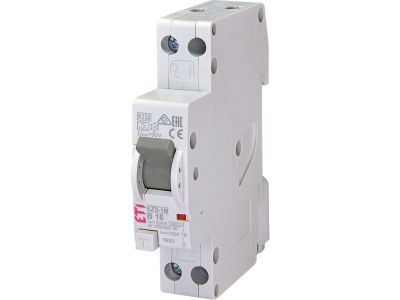

Wyłącznik różnicowo-nadprądowy 2P 16A B 0,03A typ A KZS-1M 1p+N A B16/0.03 6kA | 002175204 Eti

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy z członem nadprądowym KZS-1M o numerze katalogowym 2175204 to zaawansowane rozwiązanie od renomowanego producenta ETI, które łączy w sobie funkcję ochrony przed prądem upływu oraz zabezpieczenia przed przeciążeniami i zwarciami. Urządzenie charakteryzuje się prądem znamionowym 16A oraz charakterystyką wyzwalania typu B, co czyni je idealnym do zabezpieczania obwodów oświetleniowych i gniazd wtykowych w budownictwie mieszkaniowym i komercyjnym. Kluczową zaletą tego modelu jest jego kompaktowa budowa 1p+N zamknięta w szerokości zaledwie jednego modułu (18mm), co pozwala na znaczną oszczędność miejsca w rozdzielnicy elektrycznej.

• Typ wyzwalania A: Zapewnia czułość na prądy różnicowe sinusoidalne oraz wyprostowane pulsacyjne, co jest niezbędne w nowoczesnych instalacjach z dużą ilością elektroniki.
• Zdolność zwarciowa 6kA: Gwarantuje bezpieczne przerwanie obwodu w przypadku wystąpienia prądów zwarciowych o wysokiej energii.
• Znamionowy prąd różnicowy 30mA: Stanowi standard ochrony przeciwporażeniowej dla ludzi, zapewniając szybkie odłączenie zasilania w razie upływu prądu.
• Wskaźnik położenia styków: Wyraźna sygnalizacja optyczna pozwala na szybką weryfikację stanu pracy urządzenia.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi, co potwierdza jego niezawodność w profesjonalnych systemach elektroenergetycznych. Wyłącznik spełnia wymagania normy IEC/EN 61009, dotyczącej wyłączników różnicowoprądowych z wbudowanym zabezpieczeniem nadprądowym do użytku domowego i podobnego. Posiada certyfikację CE oraz przeszedł testy jakościowe producenta ETI, co gwarantuje stabilność parametrów elektrycznych przez cały okres eksploatacji.

Zastosowanie

Wyłącznik KZS-1M 1p+N A B16/0.03 znajduje szerokie zastosowanie wszędzie tam, gdzie przestrzeń montażowa jest ograniczona, a wymagany jest najwyższy poziom bezpieczeństwa. Jest szczególnie polecany do:

• Instalacji domowych, gdzie chroni obwody gniazd ogólnego przeznaczenia.
• Nowoczesnych biur wyposażonych w zasilacze impulsowe i sprzęt IT (dzięki charakterystyce typu A).
• Modernizowanych rozdzielnic, w których konieczne jest dołożenie nowych obwodów bez powiększania obudowy.
• Zabezpieczania pojedynczych odbiorników o prądzie znamionowym do 16A.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie montażowej DIN TH35. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Zaciski śrubowe wymagają odpowiedniego dociśnięcia przewodów, aby uniknąć wzrostu rezystancji przejścia i przegrzewania się styków.
• Przekrój przewodów: Urządzenie umożliwia podłączenie przewodów o przekroju dostosowanym do prądu 16A, zapewniając stabilne połączenie mechaniczne i elektryczne.
• Podłączenie N: Należy ściśle przestrzegać oznaczeń zacisków dla przewodu fazowego i neutralnego, aby zapewnić poprawne działanie członu różnicowoprądowego.
• Testowanie: Po zamontowaniu i podaniu napięcia należy obowiązkowo sprawdzić działanie wyłącznika za pomocą przycisku TEST.

FAQ

1. Czy ten wyłącznik zajmuje dwa moduły w rozdzielnicy?
Nie, model KZS-1M jest wyłącznikiem jednowymodułowym (18mm), mimo że obsługuje zarówno tor fazowy, jak i neutralny (1p+N).

2. Czym różni się typ A od typu AC?
Typ A reaguje nie tylko na prądy różnicowe sinusoidalne (jak AC), ale również na prądy pulsacyjne stałe, które mogą generować nowoczesne zasilacze, falowniki czy sprzęt AGD.

3. Czy charakterystyka B jest odpowiednia dla silników?
Charakterystyka B jest przeznaczona dla obwodów o niskich prądach rozruchowych. W przypadku urządzeń o dużym prądzie rozruchowym (np. duże silniki, transformatory) zaleca się stosowanie charakterystyki C.
