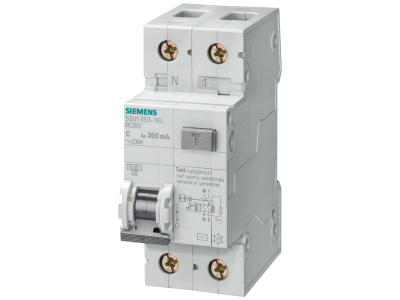

Wyłącznik RCBO 4,5kA 1P+N typ AC 30mA C-Char In:6A Un AC:230V N lewy | 5SU1353-1KL06 Siemens

Alternatywny kod produktu: 5SU13531KL06

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy z nadprądowym RCBO 1P+N o prądzie znamionowym 6A, charakterystyce C i czułości 30mA stanowi integralne zabezpieczenie instalacji elektrycznej przed porażeniem prądem oraz zwarciami. Typoszereg 4,5kA gwarantuje skuteczną ochronę w typowych instalacjach domowych i przemysłowych. Układ lewego położenia biegunów N ułatwia montaż w szafach rozdzielczych zgodnie z normami.

• Typ AC i czułość 30mA: Natychmiastowe wyłączenie przy zwarciu doziemnym lub porażeniu, co minimalizuje ryzyko dla zdrowia i życia.
• Charakterystyka C: Zwiększona odporność na udary prądowe, idealna do zasilania obwodów z silnikami, oświetleniem i gniazdami wtykowymi.
• Prąd znamionowy 6A: Dobrze dopasowany do obwodów oświetleniowych lub małych odbiorników, nieobciążających instalacji.
• Znamionowa zdolność zwarciowa 4,5kA: Odporność na zwarcia w sieci niskiego napięcia – kluczowa dla długotrwałej bezawaryjnej pracy.
• Układ 1P+N lewy: Ułatwiony montaż w rozdzielnicach z lewostronnym układem szyn zbiorczych, zgodny z większością standardowych szaf.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 61009-1 i dyrektywy niskonapięciowej LVD 2014/35/UE. Posiada oznaczenie CE, co potwierdza zgodność z europejskimi standardami bezpieczeństwa elektrycznego. Przeznaczony do instalacji zgodnych z normą PN-HD 60364.

Zastosowanie

RCBO stanowi kompleksowe zabezpieczenie obwodów jednofazowych przed zwarciami, przeciążeniami i prądami upływowymi. Stanowi obowiązkowe wyposażenie nowoczesnych instalacji elektrycznych.

• Zabezpieczenie obwodów oświetleniowych w mieszkaniach, domach i biurach.
• Ochrona gniazd wtykowych w kuchniach, łazienkach i pomieszczeniach wilgotnych.
• Zabezpieczenie obwodów zasilających małe odbiorniki przemysłowe (np. maszyny CNC, automatyka).
• Stosowanie jako dodatkowe zabezpieczenie w obwodach zasilających urządzenia wymagające podwyższonej ochrony przeciwporażeniowej.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika powinno być wykonane przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Należy zapewnić odpowiednią kolejność podłączenia: fazę do zacisku oznaczonego "L", neutralny do "N". Dokręcić przewody z zalecanym momentem zgodnym z dokumentacją techniczną. Po montażu przeprowadzić próbę działania przycisku "TEST" oraz pomiar skuteczności ochrony przeciwporażeniowej. Regularna konserwacja obejmuje wizualną kontrolę stanu połączeń i działania mechanizmu.

FAQ

• Czy wyłącznik RCBO chroni przed zwarciem i porażeniem? Tak – łączy funkcję wyłącznika nadprądowego (ochrona przed zwarciami i przeciążeniami) oraz wyłącznika różnicowoprądowego (ochrona przed porażeniem i prądami upływowymi).
• Jakie jest przeznaczenie charakterystyki C? Charakterystyka C oznacza, że wyłącznik reaguje na zwarcia o prądzie 5-10 razy większym od prądu znamionowego, co czyni go odpowiednim do zasilania obwodów z silnikami i odbiornikami indukcyjnymi.
• Dlaczego jest to układ 1P+N lewy? Lewy układ biegunów N ułatwia montaż w standardowych szafach rozdzielczych, gdzie neutralny umieszczony jest po lewej stronie względem fazy.
