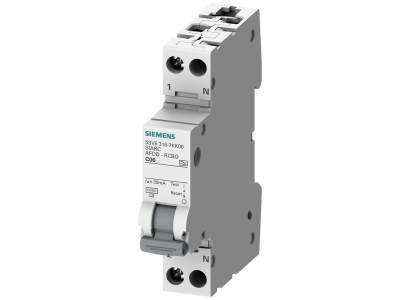

Wyłącznik przeciwpożarowy RCBOele kombi 230 V, 6 kA, 1+N, C, 40 A 30 mA, typ A, kompaktowy (1 DU) | 5SV6316-7KK40 Siemens

Alternatywny kod produktu: 5SV63167KK40

Opis i Kluczowe Cechy

Wyłącznik przeciwpożarowy RCBOele 230V (indeks 5SV6316-7KK40) to kompaktowe urządzenie łączące funkcję ochrony przeciwpożarowej, przeciwzwarciowej, przeciążeniowej i przeciwporażeniowej (30 mA). Chroni instalację elektryczną przed skutkami zwarć, przeciążeń oraz niebezpiecznych łuków elektrycznych, które mogą prowadzić do pożaru. Wyłącznik 1+N z charakterystyką C (40 A) przeznaczony jest do montażu w obudowach aparatury modułowej.

• Ochrona przeciwpożarowa: Wczesne wykrywanie niebezpiecznych łuków świetlnych i natychmiastowe wyłączenie zasilania – minimalizuje ryzyko pożaru.
• Ochrona przeciwporażeniowa (30 mA): Szybkie odłączenie zasilania w przypadku wycieku prądu doziemnego, chroniąc osoby przed porażeniem.
• Charakterystyka C i próg 40 A: Zapewnia skuteczną ochronę obwodów o umiarkowanym prądzie rozruchowym (np. oświetlenie, gniazda wtykowe).
• Stopień zwarcia 6 kA: Wysoka zdolność wyłączania zwarć – niezawodna ochrona nawet w instalacjach o podwyższonym ryzyku zwarć.
• Kompatybilność z akcesoriami: Możliwość rozbudowy o łączniki pomocnicze i sygnalizacyjne, co zwiększa funkcjonalność instalacji.

Zgodność z Normami

Wyłącznik spełnia wymagania norm europejskich dotyczących bezpieczeństwa instalacji elektrycznych, w tym normy przeciwpożarowej i ochrony przeciwporażeniowej. Został zaprojektowany zgodnie z dyrektywami UE i posiada oznaczenie CE.

Zastosowanie

RCBOele 230V (5SV6316-7KK40) przeznaczony jest do ochrony obwodów instalacji elektrycznych, gdzie wymagana jest kompleksowa ochrona przeciwpożarowa, przeciwzwarciowa i przeciwporażeniowa.

• Ochrona obwodów gniazd wtykowych w budynkach mieszkalnych i użyteczności publicznej.
• Zabezpieczenie obwodów oświetleniowych w instalacjach przemysłowych i biurowych.
• Ochrona przedpożarowa w miejscach o podwyższonym ryzyku wystąpienia łuków elektrycznych (np. warsztaty, magazyny).
• Instalacje wymagające ochrony przeciwporażeniowej 30 mA w obwodach 1+N.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w całym obwodzie. Wyłącznik montować w rozdzielnicy na szynie DIN, zgodnie z kierunkiem przepływu prądu (oznaczonym na urządzeniu). Podłączenie przewodów fazowych i neutralnego zgodnie z dokumentacją techniczną. Po montażu przeprowadzić test działania przyciskiem „TEST” i sprawdzić poprawność współpracy z innymi zabezpieczeniami. Regularne przeglądy stanu technicznego zalecane co 12 miesięcy.

FAQ

• Jaka jest różnica między RCBO a standardowym wyłącznikiem RCD? RCBO (Residual Current operated Circuit-Breaker with Overcurrent protection) łączy funkcję wyłącznika różnicowoprądowego (RCD) z ochroną nadmiarowoprądową (MCB). Dodatkowo posiada zaawansowaną funkcję wykrywania niebezpiecznych łuków świetlnych, co czyni go skutecznym w ochronie przeciwpożarowej.
• Czy wyłącznik chroni przed zwarciem? Tak – charakterystyka C i próg 40 A zapewniają ochronę przed zwarciami o wartości do 6 kA, natychmiast odłączając zasilanie w przypadku zwarcia.
• Dlaczego stosować typ A? Typ A charakteryzuje się wysoką czułością na prądy różnicowe sinusoidalne i pulsujące (np. prąd ładowania falowników), co jest istotne w nowoczesnych instalacjach z urządzeniami elektronicznymi.
