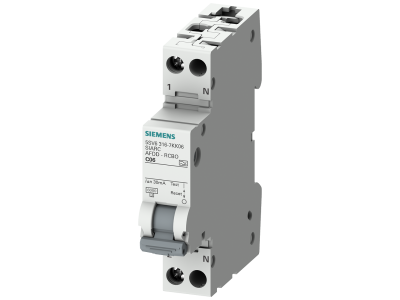

Wyłącznik przeciwpożarowy RCBOele kombi 230 V, 6 kA, 1+N, C, 13 A 30 mA, typ A, kompaktowy (1 DU) | 5SV6316-7KK13 Siemens

Alternatywny kod produktu: 5SV63167KK13

Opis i Kluczowe Cechy

Wyłącznik przeciwpożarowy RCBO 1+N (symbol 5SV6316-7KK13) to kompaktowe urządzenie łączące funkcję ochrony przeciwpożarowej, wyłącznika różnicowoprądowego (RCD) i zabezpieczenia nadmiarowo-prądowego. Zaprojektowany do wykrywania i eliminowania niebezpiecznych łuków elektrycznych, które mogą stanowić zagrożenie pożarowe. Chroni instalację, majątek i życie użytkowników przed skutkami zwarć, przeciążeń i prądów upływowych.

• 1+N biegunowy: Umożliwia niezależne zabezpieczenie neutralnego przewodu, co pozwala na precyzyjne sterowanie obwodami jednofazowymi.
• Charakterystyka C: Standardowa charakterystyka wyłączania dla zabezpieczeń obwodów oświetleniowych i gniazd w instalacjach domowych.
• Prąd znamionowy 13A: Odpowiedni do zabezpieczania typowych obwodów gniazdkowych i oświetleniowych w pomieszczeniach mieszkalnych.
• Prąd różnicowy 30mA: Wysoka czułość wykrywania prądów upływowych – skuteczna ochrona przed porażeniem elektrycznym.
• Typ A: Chroni przed prądami upływowymi pulsującymi i stałymi, w tym prądami wyprostowanymi, typowymi dla urządzeń elektronicznych.
• Prąd zwarciowy 6kA: Wysoka zdolność wyłączania zwarć, zapewniająca skuteczną ochronę instalacji przed skutkami zwarć.
• Kompaktowa obudowa 1 DU: Oszczędza miejsce w rozdzielnicy, ułatwia montaż i integrację z innymi aparatami modułowymi.

Zgodność z Normami

Wyłącznik spełnia wymagania norm europejskich dotyczących ochrony przeciwpożarowej, ochrony przeciwporażeniowej i zabezpieczeń nadmiarowo-prądowych. Posiada deklarację zgodności CE oraz certyfikaty potwierdzające jego skuteczność w wykrywaniu łuków elektrycznych. Zgodny z normami VDE, IEC i EN.

Zastosowanie

Wyłącznik przeciwpożarowy RCBO 1+N znajduje zastosowanie w instalacjach elektrycznych wymagających kompleksowej ochrony przed zagrożeniami pożarowymi, zwarciami i prądami upływowymi.

• Ochrona obwodów gniazdkowych i oświetleniowych w budynkach mieszkalnych, biurowych i użyteczności publicznej.
• Zabezpieczenie instalacji w pomieszczeniach o wysokim ryzyku pożaru (np. garaże, warsztaty, magazyny).
• Ochrona obwodów zasilających urządzenia elektroniczne wrażliwe na zakłócenia (np. komputery, telewizory, systemy alarmowe).
• Stosowanie w rozdzielnicach mieszkaniowych i przemysłowych jako część systemu ochrony przeciwpożarowej.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Urządzenie montować w rozdzielnicy na szynie DIN, zachowując odpowiednie odstępy między aparatami. Podłączenie przewodów powinno być wykonane zgodnie z oznaczeniami na wyłączniku, z zachowaniem właściwego momentu dokręcania (zalecane 2,5 Nm). Po montażu przeprowadzić test funkcjonalny wyłącznika, weryfikując jego działanie za pomocą przycisku testowego.

FAQ

• Czy wyłącznik RCBO chroni przed pożarem spowodowanym przez łuk elektryczny? Tak – wyłącznik wyposażony jest w zaawansowaną technologię wykrywania niebezpiecznych łuków świetlnych, która pozwala na szybkie wyłączenie obwodu przed wystąpieniem pożaru.
• Jaka jest różnica między charakterystyką C a innymi charakterystykami? Charakterystyka C charakteryzuje się szybkim wyłączaniem przy prądach zwarciowych od 5 do 10 razy większych od prądu znamionowego, co czyni ją odpowiednią do zabezpieczania obwodów oświetleniowych i gniazd w instalacjach domowych.
• Czy wyłącznik RCBO może współpracować z innymi aparatami modułowymi? Tak – kompaktowa obudowa 1 DU umożliwia łatwą integrację z innymi aparatami w rozdzielnicy, takimi jak wyłączniki nadprądowe, styczniki czy przekaźniki.
