Zabezpieczający łącznik pozycyjny siła zamknięcia 2600N, 5 kierunków rozruchu, 3X | 3SE5312-3SB13 Siemens

Alternatywny kod produktu: 3SE53123SB13

Opis i Kluczowe Cechy

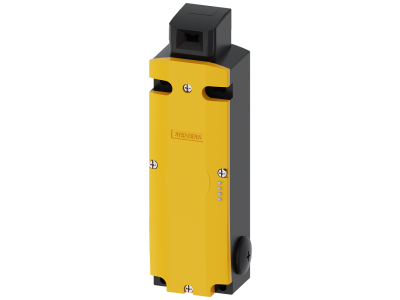

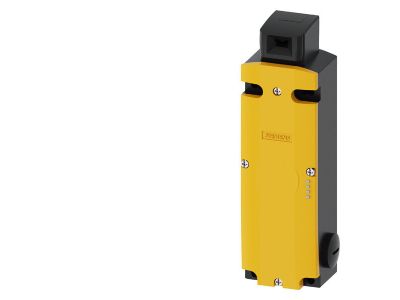

Zabezpieczający łącznik pozycyjny Siemens SIRIUS 3SE5, model 3SE5312-3SB13, został zaprojektowany do monitorowania położenia ruchomych zabezpieczeń maszyn. Charakteryzuje się siłą zamknięcia 2600 N oraz możliwością wyboru 5 kierunków rozruchu wyzwalacza, w tym jednego od strony czołowej. Urządzenie wyposażono w diody LED sygnalizujące aktualny status, co ułatwia diagnostykę.

• Siła zamknięcia 2600 N: zapewnia pewne utrzymanie drzwi ochronnych, osłon lub pokryw w pozycji zamkniętej, uniemożliwiając dostęp do strefy niebezpiecznej, dopóki istnieje zagrożenie.
• 5 kierunków rozruchu wyzwalacza: umożliwia elastyczne dopasowanie do geometrii zabezpieczenia – jeden kierunek od strony czołowej oraz cztery boczne (obrót dźwigni 4×90°).
• Dźwignie napędowe montowane bez użycia śrub: przyspieszają instalację i redukują ryzyko błędów montażowych; dźwignie można obracać w czterech pozycjach co 90°.
• Kodowany wyzwalacz (ochrona przed manipulacją): elementy przełączające reagują wyłącznie na dedykowany, zakodowany wyzwalacz, co zapobiega celowemu ominięciu zabezpieczenia.
• Diody LED wskazujące status: umożliwiają szybką ocenę stanu urządzenia bez potrzeby otwierania obudowy, zwiększając komfort obsługi i bezpieczeństwo.

Zgodność z Normami

Łącznik posiada dopuszczenia IEC oraz UL, co potwierdza jego zgodność z międzynarodowymi wymaganiami dla aparatury bezpieczeństwa. Przy odpowiedniej konfiguracji przełączników możliwe jest spełnienie najwyższych poziomów bezpieczeństwa funkcjonalnego, takich jak PL e (EN ISO 13849-1) lub SIL 3 (IEC 61508). Urządzenie posiada certyfikację CE.

Zastosowanie

Łącznik pozycyjny przeznaczony jest do stosowania w obwodach bezpieczeństwa maszyn i urządzeń przemysłowych, gdzie wymagane jest niezawodne monitorowanie położenia ruchomych osłon. Sprawdza się w aplikacjach wymagających wysokiej siły zamknięcia i odpornej na manipulację blokady.

• Monitorowanie drzwi ochronnych w obrabiarkach, prasach i robotach przemysłowych
• Kontrola położenia pokryw i klap w maszynach pakujących, transportowych i montażowych
• Blokada osłon w instalacjach, gdzie występuje ryzyko kontaktu z ruchomymi częściami lub materiałami niebezpiecznymi
• Integracja z systemami bezpieczeństwa PLC lub dedykowanymi modułami bezpieczeństwa w celu realizacji funkcji stopu awaryjnego

Wskazówki Montażowe

Montaż i podłączenie łącznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Dźwignię napędową montuje się bez użycia śrub – należy ją nasunąć na wałek i obrócić w żądaną pozycję (4×90°). Wyzwalacz nie wchodzi w zakres dostawy i musi być zamówiony oddzielnie. Wszystkie połączenia elektryczne wykonać zgodnie z dokumentacją techniczną producenta, stosując moment dokręcania i przekroje przewodów odpowiednie do obciążenia.

FAQ

• Czy łącznik posiada diody LED sygnalizujące stan? Tak, diody LED umieszczone na obudowie wskazują aktualny status urządzenia, co ułatwia szybką diagnostykę bez otwierania obudowy.
• Czy wyzwalacz jest dołączony do łącznika? Nie, wyzwalacz (np. dźwignia, rolka) jest kodowany i zamawiany oddzielnie – zapewnia to podwyższoną ochronę przed manipulacją.
• Jakie dopuszczenia posiada model 3SE5312-3SB13? Łącznik ma dopuszczenia IEC oraz UL, a w odpowiedniej konfiguracji spełnia wymagania poziomu bezpieczeństwa PL e lub SIL 3.
